MULTICOUCHE A SERTIR TÉ RÉDUIT Ø16 - Ø20 - Ø16

MULTICOUCHE À SERTIR – TÉ RÉDUIT Ø16 – Ø20 – Ø16 | Raccord Multicouche Certifié NF – Qualité Professionnelle

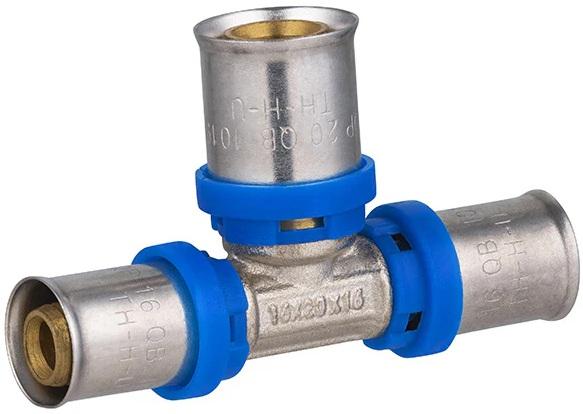

Présentation générale du raccord multicouche à sertir Té réduit

Le raccord multicouche à sertir Té réduit Ø16 – Ø20 – Ø16 est un élément indispensable pour la création de dérivations fiables et durables dans les réseaux de plomberie, sanitaire et chauffage. Conçu pour relier trois tubes multicouches de diamètres différents, il permet de créer une branche intermédiaire tout en conservant une parfaite continuité hydraulique.

Grâce à sa conception professionnelle, ce raccord multicouche à sertir certifié NF garantit une étanchéité totale, une résistance élevée à la pression et une longévité exceptionnelle, même dans des conditions d’utilisation intensives. Il répond aux exigences des installateurs professionnels comme des particuliers exigeants.

Pourquoi choisir un raccord multicouche à sertir Té réduit Ø16–Ø20–Ø16 ?

Une solution fiable pour les réseaux multicouches modernes

Le développement du tube multicouche a révolutionné les installations sanitaires et de chauffage. Plus résistant que le PER, plus souple que le cuivre, le multicouche nécessite des raccords parfaitement adaptés. Le Té réduit à sertir Ø16–Ø20–Ø16 a été conçu pour répondre à ces nouveaux standards.

Il permet notamment :

• La création de dérivations vers un appareil sanitaire

• Le raccordement d’un radiateur

• L’alimentation d’un mitigeur ou d’un robinet

• La distribution équilibrée des réseaux ECS/EFS

Une conception pensée pour la durabilité

Fabriqué à partir de laiton de haute qualité, équipé d’une bague inox S304 et de joints toriques haute performance, ce raccord assure une résistance optimale :

• Aux fortes pressions

• Aux variations thermiques

• Aux chocs hydrauliques (coups de bélier)

Caractéristiques techniques du Té réduit multicouche à sertir

Matériaux premium pour une sécurité maximale

• Corps en laiton : robuste, durable et recyclable

• Douille inox S304 : résistance accrue à la corrosion

• Bague PEHD isolante : limite les phénomènes d’électrolyse

• Double joint torique : étanchéité immédiate et durable

• Fenêtres de contrôle : visualisation parfaite de l’insertion du tube

Chaque composant est pensé pour garantir un sertissage fiable, sans risque de fuite.

Compatibilité multi-profils universelle

Le raccord multicouche à sertir Té réduit Ø16–Ø20–Ø16 est multi-profils TH – H – U, ce qui le rend compatible avec plus de 90 % des pinces à sertir du marché, qu’elles soient :

• Manuelles

• Électroportatives

• Hydrauliques

Cette polyvalence évite tout changement d’outillage et permet un gain de temps considérable sur chantier.

Avantages du raccord multicouche à sertir certifié NF

Une certification gage de qualité et de conformité

Ce raccord est certifié NF 545, une norme française reconnue qui garantit :

• La conformité aux réseaux d’eau potable

• La résistance à la pression

• La tenue aux chocs thermiques

• La fiabilité à long terme

Il est également conforme à la norme ISO 10508, qui définit les classes d’utilisation des systèmes multicouches.

Classes d’utilisation selon la norme ISO 10508

Classe 2 – Eau chaude et froide sanitaire (ECS / EFS)

• Température maximale : 95°C

• Pression maximale : 10 bars

• Usage : eau potable domestique et collective

Classe 4 – Chauffage basse température

• Température maximale : 100°C

• Pression maximale : 10 bars

• Usage : planchers chauffants, réseaux basse température

Classe 5 – Chauffage haute température

• Température maximale : 100°C

• Pression maximale : 6 bars

• Usage : radiateurs, chauffage central

Le Té réduit multicouche à sertir Ø16–Ø20–Ø16 est parfaitement adapté à toutes ces applications, ce qui en fait un raccord universel pour l’habitat individuel, collectif et tertiaire.

Étanchéité et sécurité : un raccord pensé pour durer

Double joint torique haute performance

Le système de double joint torique assure :

• Une étanchéité immédiate après sertissage

• Une tolérance aux dilatations thermiques

• Une sécurité renforcée en cas de micro-défauts du tube

Bague inox avec sertissage contrôlé

La bague inox S304 permet un sertissage homogène et contrôlé. Une fois serti, le raccord devient indémontable, éliminant tout risque de desserrage ou de fuite dans le temps.

Guide complet : comment sertir un raccord multicouche Té réduit

Outils nécessaires à l’installation

Pour une installation conforme et sécurisée, vous aurez besoin de :

• Une pince à sertir (manuelle ou électroportative)

• Des mâchoires ou inserts profils TH, H ou U

• Un coupe-tube spécial multicouche

• Un ébavureur-calibreur

• Un marqueur (optionnel)

Étape 1 : coupe nette du tube multicouche

Utilisez exclusivement un coupe-tube multicouche afin d’obtenir une coupe droite, sans écrasement. Une coupe nette est essentielle pour garantir l’étanchéité des joints.

Étape 2 : ébavurage et calibrage

Cette étape est indispensable :

• Elle protège les joints toriques

• Elle restaure la circularité parfaite du tube

• Elle facilite l’insertion jusqu’en butée

Étape 3 : insertion du tube jusqu’en butée

Insérez le tube dans le raccord jusqu’au fond. Les fenêtres de contrôle permettent de vérifier visuellement la bonne position du tube, évitant toute erreur de montage.

Étape 4 : sertissage avec la pince adaptée

Positionnez la pince autour de la bague inox et effectuez le sertissage en un seul geste franc. Le sertissage est immédiat, propre et définitif.

Étape 5 : mise en eau immédiate

Aucune attente n’est nécessaire. Le réseau peut être mis sous pression immédiatement après sertissage.

Domaines d’application du Té réduit multicouche à sertir

Ce raccord multicouche est adapté à de nombreux usages :

• Eau froide sanitaire (EFS)

• Eau chaude sanitaire (ECS)

• Chauffage par radiateurs

• Chauffage basse température

• Plancher chauffant

• Installations encastrées

• Installations apparentes

• Réseaux domestiques

• Réseaux tertiaires et collectifs

Compatibilité eau potable et sécurité sanitaire

Les matériaux utilisés sont conformes aux normes françaises pour le contact avec l’eau potable. Ce raccord est donc parfaitement adapté aux :

• Logements individuels

• Immeubles collectifs

• Établissements recevant du public (ERP)

• Infrastructures publiques

Un produit écoresponsable et durable

Laiton 100 % recyclable

Le laiton utilisé est entièrement recyclable, contribuant à une démarche d’écoconception responsable.

Avantages environnementaux

• Réduction des déchets industriels

• Longévité exceptionnelle du produit

• Moins de remplacements

• Baisse de l’empreinte carbone sur le long terme

Les bénéfices du sertissage par rapport aux autres méthodes

Gain de temps sur chantier

• Pas de soudure

• Pas de collage

• Pas de filasse ni de pâte

Le sertissage est rapide, propre et fiable.

Sécurité maximale

• Connexion indémontable

• Étanchéité permanente

• Résistance aux pressions élevées

Esthétique et compacité

Le raccord multicouche à sertir présente un design discret, idéal pour les installations visibles ou encastrées.

Économie globale

• Réduction du temps de pose

• Moins de main-d’œuvre

• Aucun entretien

• Excellente durée de vie

Résumé des caractéristiques techniques

Données clés

• Type : Té réduit multicouche à sertir

• Diamètres : Ø16 – Ø20 – Ø16

• Profils compatibles : TH – H – U

• Certification : NF 545

• Norme : ISO 10508

• Douille : Inox S304

• Corps : Laiton

• Étanchéité : Double joint torique

Produits complémentaires disponibles

Pour une installation complète et cohérente, MON RACCORD propose également :

• Tubes multicouches (barres et couronnes)

• Raccords multicouches complémentaires

• Outillage de sertissage

• Accessoires de pose
