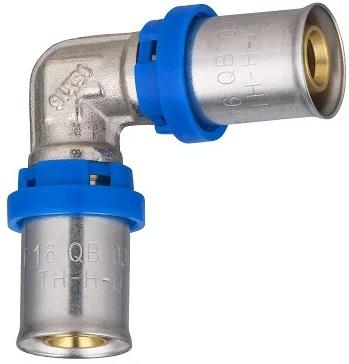

MULTICOUCHE A SERTIR COUDE ÉGAL Ø16

Le raccord multicouche à sertir coude égal Ø16 est un élément indispensable pour toutes les installations de plomberie, sanitaire et chauffage nécessitant un changement de direction fiable et durable. Conçu pour répondre aux exigences des professionnels comme des particuliers exigeants, ce raccord garantit une étanchéité parfaite, une installation rapide et une longévité exceptionnelle, même dans des conditions d’utilisation intensives.

Fabriqué à partir de laiton de haute qualité, équipé d’une bague inox S304 et de joints toriques haute performance, ce raccord multicouche certifié NF s’impose aujourd’hui comme une solution de référence sur les chantiers résidentiels, collectifs et tertiaires.

Présentation du raccord multicouche à sertir coude égal Ø16

Le raccord multicouche à sertir coude égal Ø16 permet de relier deux tubes multicouches de même diamètre tout en réalisant un angle à 90°, sans perte de charge significative ni risque de fuite. Il est particulièrement utilisé dans les réseaux où l’espace est contraint ou lorsque le tracé de la canalisation nécessite un changement de direction précis et propre.

Contrairement aux raccords traditionnels à visser ou à souder, le raccord à sertir offre une connexion définitive, sans entretien, résistante aux vibrations, aux variations thermiques et aux fortes pressions.

Grâce à sa compatibilité multiprofils TH – H – U, il s’adapte à la grande majorité des pinces à sertir disponibles sur le marché, ce qui en fait un choix universel et économique.

Pourquoi choisir un raccord multicouche à sertir ?

Une technologie fiable et éprouvée

Le sertissage est aujourd’hui reconnu comme l’un des systèmes de raccordement les plus sûrs dans le domaine du génie climatique et sanitaire. Il élimine les risques liés :

• aux desserrages mécaniques

• aux défauts de filetage

• aux erreurs de pose avec filasse ou téflon

• aux soudures mal maîtrisées

Une fois serti, le raccord devient indissociable du tube, garantissant une sécurité maximale sur le long terme.

Une étanchéité immédiate et durable

Le raccord multicouche coude égal Ø16 est équipé de deux joints toriques haute qualité qui assurent une étanchéité parfaite dès la mise en eau. Aucun temps de séchage ou de contrôle prolongé n’est nécessaire : le réseau peut être mis sous pression immédiatement après l’installation.

Les avantages du raccord multicouche Noyon Thiebault

Compatibilité multiprofils universelle TH – H – U

Ce raccord est certifié multi-profils, ce qui signifie qu’il peut être serti avec les profils :

• TH

• H

• U

Cette compatibilité couvre plus de 90 % des pinces à sertir du marché, qu’elles soient manuelles ou électroportatives. Vous pouvez ainsi travailler avec votre outillage existant sans investissement supplémentaire.

Sertissage rapide, précis et sécurisé

La bague de positionnement bleue permet de vérifier visuellement que le tube est correctement inséré jusqu’en butée. Les fenêtres de contrôle intégrées dans la bague inox offrent une sécurité supplémentaire lors de la pose.

Le sertissage s’effectue en un seul geste, sans effort excessif, garantissant :

• une compression homogène

• une tenue mécanique optimale

• une étanchéité définitive

Matériaux et conception haut de gamme

Laiton de qualité professionnelle

Le corps du raccord est fabriqué en laiton robuste, reconnu pour :

• sa résistance à la corrosion

• sa compatibilité avec l’eau potable

• sa longévité exceptionnelle

Ce matériau est parfaitement adapté aux réseaux sanitaires et de chauffage, y compris en haute température.

Bague inox S304 anticorrosion

La douille de sertissage en inox S304 assure une résistance mécanique élevée et une excellente tenue dans le temps, même dans des environnements humides ou encastrés.

Joints toriques haute performance

Les joints sont conçus pour résister :

• aux fortes pressions

• aux chocs thermiques

• aux variations de température répétées

Ils garantissent une étanchéité durable, sans vieillissement prématuré.

Comment sertir un raccord multicouche coude égal Ø16

Outils nécessaires

Pour une installation conforme et sécurisée, vous aurez besoin de :

• une pince à sertir (manuelle ou électroportative)

• des inserts profils TH, H ou U

• un coupe-tube spécial multicouche

• un ébavureur / calibreur

• un marqueur de repérage (optionnel)

Étapes détaillées de pose

1. Coupe du tube multicouche

Utilisez exclusivement un coupe-tube adapté au multicouche. La coupe doit être parfaitement droite afin d’éviter toute déformation lors du sertissage.

2. Ébavurage et calibrage

Cette étape est essentielle pour :

• restaurer la circularité du tube

• éviter d’endommager les joints toriques

• garantir une insertion fluide et sécurisée

3. Insertion du tube jusqu’en butée

Insérez le tube dans le raccord jusqu’à la butée. Vérifiez la position grâce aux fenêtres de contrôle.

4. Sertissage

Positionnez la pince autour de la bague inox et effectuez le sertissage en un seul cycle complet. Le raccord est alors définitivement fixé.

5. Mise en eau immédiate

Le réseau peut être mis sous pression immédiatement après le sertissage, sans attente.

Normes, certifications et conformité réglementaire

Certification NF 545

Ce raccord multicouche à sertir est certifié NF, garantissant :

• la résistance à la pression

• la résistance aux coups de bélier

• la résistance aux chocs thermiques

• la conformité pour l’eau potable

Cette certification est indispensable pour les installations professionnelles et les marchés réglementés.

Conformité à la norme ISO 10508

Le raccord est compatible avec les classes d’utilisation suivantes :

• Classe 2 : eau chaude et froide sanitaire – 95°C / 10 bars

• Classe 4 : chauffage basse température – 100°C / 10 bars

• Classe 5 : chauffage haute température – 100°C / 6 bars

Il convient ainsi à la quasi-totalité des installations domestiques et collectives.

Domaines d’application du raccord multicouche coude égal Ø16

Ce raccord peut être utilisé pour :

• eau froide sanitaire (EFS)

• eau chaude sanitaire (ECS)

• chauffage par radiateurs

• chauffage basse température

• plancher chauffant

• installations encastrées

• installations apparentes

• réseaux hydrauliques domestiques

• bâtiments tertiaires et collectifs

Sa conception compacte et esthétique le rend parfaitement adapté aux installations visibles.

Compatibilité eau potable et sécurité sanitaire

Les matériaux utilisés respectent les normes françaises relatives au contact avec l’eau destinée à la consommation humaine. Ce raccord peut être utilisé en toute sécurité dans :

• logements individuels

• immeubles collectifs

• ERP

• établissements publics

Durabilité et engagement environnemental

Laiton 100 % recyclable

Le laiton utilisé est entièrement recyclable et s’inscrit dans une démarche de fabrication responsable.

Avantages écologiques

• réduction des déchets industriels

• longévité élevée limitant les remplacements

• moindre empreinte carbone sur le cycle de vie

• filière de recyclage locale et maîtrisée

Avantages économiques et gain de temps

Installation rapide sur chantier

• aucun collage

• aucune soudure

• aucun consommable supplémentaire

Le sertissage permet un gain de temps considérable, particulièrement appréciable sur les chantiers de rénovation ou les installations complexes.

Rentabilité globale

• réduction de la main-d’œuvre

• fiabilité à long terme

• absence d’entretien

• diminution des risques de sinistre

Caractéristiques techniques

• Type : raccord multicouche à sertir

• Modèle : coude égal

• Diamètre : Ø16

• Profils de sertissage : TH – H – U

• Corps : laiton

• Douille : inox S304

• Joints : double joint torique

• Certification : NF

• Compatibilité : eau potable, chauffage

Disponibilité et gamme complète

En complément de ce raccord multicouche coude égal Ø16, retrouvez :

• tubes multicouches (couronnes ou barres)

• raccords droits, tés, réductions

• outillage de sertissage

• accessoires de pose
