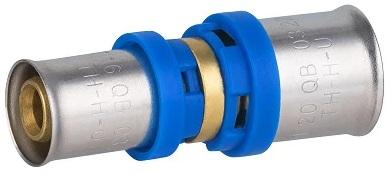

Raccord Multicouche à Sertir – Jonction Réduite Ø20 x Ø16 – Qualité Professionnelle Certifiée NF
Présentation du raccord multicouche à sertir jonction réduite 20 x 16
Le raccord multicouche à sertir jonction réduite Ø20 x Ø16 est un composant essentiel pour toutes les installations de plomberie, sanitaire et chauffage, aussi bien en habitat individuel qu’en bâtiment collectif ou tertiaire. Conçu pour relier deux tubes multicouches de diamètres différents, il permet une transition fiable et durable entre un tube Ø20 mm et un tube Ø16 mm, tout en garantissant une étanchéité parfaite et une excellente résistance à la pression et aux variations de température.
Ce raccord à sertir multicouche femelle est aujourd’hui reconnu comme l’une des solutions les plus sûres et les plus performantes du marché. Grâce à son sertissage mécanique sans soudure, il supprime les risques liés aux méthodes traditionnelles (brasage, collage, filasse) et permet une installation rapide, propre et sécurisée.
Fabriqué en laiton haute qualité, équipé d’une bague inox S304, de joints toriques haute performance et certifié NF, ce raccord multicouche répond aux exigences des professionnels du bâtiment, des plombiers chauffagistes et des installateurs sanitaires.
Raccord multicouche à sertir certifié NF : une fiabilité reconnue
Certification NF 545 : un gage de sécurité
Le raccord multicouche jonction réduite Ø20 x Ø16 est certifié NF 545, une norme française exigeante qui garantit :
Une résistance élevée à la pression
Une tenue parfaite aux coups de bélier
Une excellente résistance aux chocs thermiques
Une durabilité accrue dans le temps
Cette certification permet l’utilisation du raccord aussi bien sur les réseaux d’eau potable que sur les installations de chauffage basse et haute température.
Conformité à la norme ISO 10508
Le raccord est conforme à la norme ISO 10508, qui définit les classes d’utilisation des systèmes multicouches :
Classe 2 : Eau chaude sanitaire (ECS) et eau froide sanitaire (EFS) – jusqu’à 95°C / 10 bars
Grâce à cette conformité, le raccord multicouche à sertir Ø20 x Ø16 est polyvalent et parfaitement adapté aux réseaux domestiques, collectifs et tertiaires.
Conception technique haut de gamme pour une étanchéité parfaite
Corps en laiton massif
Le corps du raccord est fabriqué en laiton de qualité professionnelle, garantissant :
Une excellente résistance mécanique
Une compatibilité totale avec l’eau potable
Une longévité exceptionnelle, même en conditions difficiles
Le laiton est un matériau reconnu pour sa fiabilité dans les réseaux hydrauliques et sanitaires.
Bague inox S304 anticorrosion
La douille de sertissage en inox S304 assure :
Une résistance optimale à la corrosion
Une tenue parfaite du sertissage dans le temps
Une sécurité renforcée, même en environnement humide
Ce type d’inox est particulièrement recommandé pour les installations sanitaires et de chauffage.
Double joint torique haute performance
Le raccord multicouche jonction réduite est équipé de deux joints toriques garantissant :
Une étanchéité immédiate dès le sertissage
Une sécurité maximale contre les fuites
Une excellente tenue aux variations thermiques
Même sous fortes pressions ou lors de cycles chaud/froid répétés, l’étanchéité reste constante.
Bague PEHD anti-contact
Une bague isolante en PEHD empêche le contact direct entre le tube multicouche et le laiton, évitant ainsi :
Les phénomènes d’électrolyse
La corrosion prématurée
La dégradation des matériaux dans le temps
Multi-profils TH – H – U : compatibilité universelle
Un raccord multicouche compatible avec plus de 90 % des pinces à sertir
Ce raccord multicouche à sertir est multi-profils, ce qui signifie qu’il est compatible avec les profils de sertissage les plus utilisés sur le marché :
Profil TH
Profil H
Profil U
Cette compatibilité universelle permet aux professionnels comme aux particuliers d’utiliser leur outillage existant, qu’il soit manuel ou électroportatif, sans investissement supplémentaire.
Un vrai gain de temps et de flexibilité sur chantier
Grâce à cette polyvalence, le raccord s’intègre facilement dans toutes les configurations de chantier, qu’il s’agisse de rénovation, d’extension ou de construction neuve.
Sertissage rapide et sécurisé : une installation simplifiée
Bague de positionnement bleue avec fenêtres de contrôle
La bague bleue de positionnement offre un repère visuel clair pour vérifier la bonne insertion du tube multicouche. Les fenêtres de contrôle permettent de s’assurer que le tube est correctement positionné avant sertissage, réduisant considérablement les erreurs d’installation.
Mise en eau immédiate
Une fois le sertissage effectué :
Aucune opération complémentaire n’est nécessaire
Le raccord peut être mis sous pression immédiatement
Le réseau est opérationnel sans délai
Comment sertir un raccord multicouche jonction réduite Ø20 x Ø16
Outils nécessaires
Pince à sertir multicouche (manuelle ou électroportative)
Inserts profils TH, H ou U
Coupe-tube spécial multicouche
Ébavureur et calibreur
Marqueur de repérage (optionnel)
Étapes d’installation
1. Coupe du tube multicouche
La coupe doit être nette, droite et sans écrasement afin de garantir un sertissage parfait.
2. Ébavurage et calibrage
Cette étape est indispensable pour :
Préserver les joints internes
Restaurer la circularité du tube
Garantir une étanchéité optimale
3. Insertion du tube jusqu’en butée
Insérez le tube jusqu’à la butée visible dans les fenêtres de contrôle.
4. Sertissage
Positionnez la pince autour de la bague inox et effectuez le sertissage en un seul geste.
5. Vérification et mise en service
Le raccord est immédiatement prêt à l’emploi.
Domaines d’application du raccord multicouche à sertir Ø20 x Ø16
Le raccord multicouche jonction réduite est parfaitement adapté pour :
Eau froide sanitaire (EFS)
Eau chaude sanitaire (ECS)
Chauffage basse température
Chauffage par radiateurs
Chauffage haute température
Plancher chauffant
Installations encastrées
Installations apparentes
Réseaux hydrauliques résidentiels
Réseaux tertiaires et collectifs
Compatibilité eau potable et sécurité sanitaire
Les matériaux utilisés respectent les normes françaises en vigueur pour le contact avec l’eau destinée à la consommation humaine. Ce raccord peut être installé sans risque dans :
Logements individuels
Immeubles collectifs
ERP
Infrastructures publiques
Durabilité et écoconception : un choix responsable
Laiton 100 % recyclable
Le laiton est entièrement recyclable et s’inscrit dans une logique d’économie circulaire.
Avantages environnementaux
Réduction des déchets industriels
Fabrication écoresponsable
Longévité élevée
Diminution de l’empreinte carbone sur le cycle de vie du produit
Pourquoi choisir un raccord multicouche à sertir jonction réduite ?
Gain de temps sur chantier
Pas de soudure
Pas de collage
Pas de filasse
Installation rapide et propre
Performance et sécurité
Double joint torique
Bague inox S304
Résistance aux pressions élevées
Excellente tenue thermique
Esthétique et compacité
Idéal pour les installations visibles comme encastrées.
