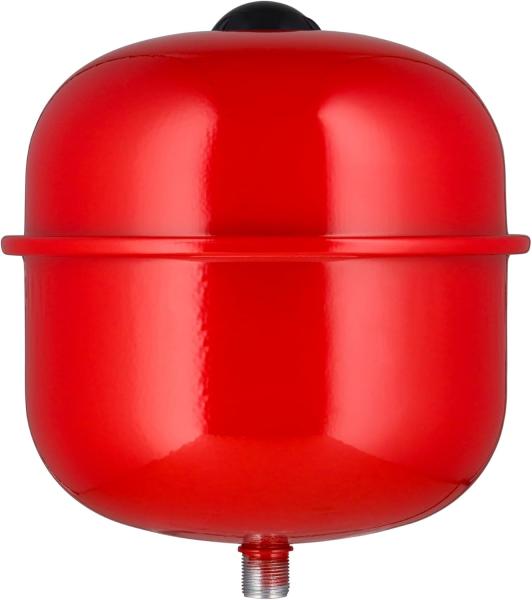

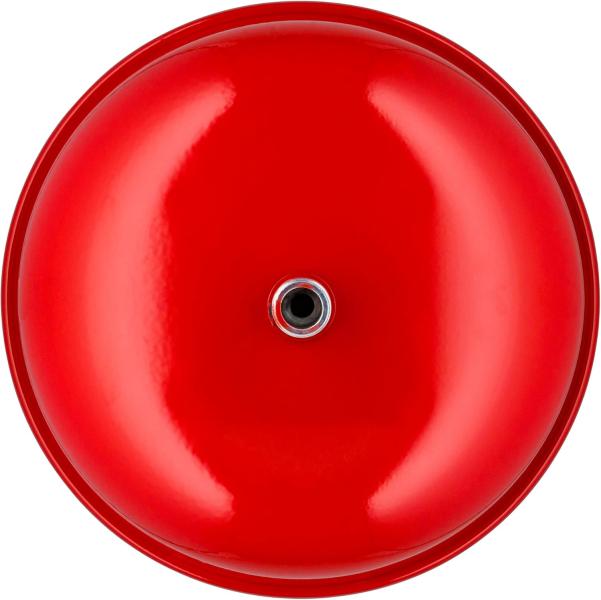

Vase d’expansion chauffage à membrane 12L 4 bar

Vase d’expansion chauffage à membrane 12 litres – 4 bar

Le vase d’expansion chauffage à membrane 12L – 4 bar est un composant essentiel de toute installation de chauffage à eau chaude fonctionnant en circuit fermé. Conçu pour absorber les variations de volume de l’eau dues aux changements de température, il joue un rôle clé dans la stabilisation de la pression, la sécurité du réseau et la durabilité de l’ensemble de l’installation.

Adapté aux installations domestiques comme tertiaires, ce vase d’expansion de 12 litres est compatible avec la majorité des systèmes de chauffage modernes : chaudières gaz ou fioul, chaudières à condensation, pompes à chaleur, planchers chauffants et radiateurs à eau chaude. Grâce à sa membrane interne haute résistance et à son prégonflage à 1,5 bar, il garantit un fonctionnement fiable, silencieux et durable.

Le rôle essentiel du vase d’expansion dans une installation de chauffage

Dans un circuit de chauffage fermé, l’eau est soumise à des variations de température permanentes. Lorsqu’elle chauffe, elle se dilate ; lorsqu’elle refroidit, son volume diminue. Sans dispositif de régulation, ces variations entraîneraient des surpressions dangereuses ou, à l’inverse, des dépressions nuisibles au bon fonctionnement du système.

Le vase d’expansion chauffage est précisément conçu pour compenser ces phénomènes physiques, assurer la stabilité hydraulique du circuit et protéger les équipements.

Pourquoi la dilatation de l’eau pose problème ?

L’eau est un fluide incompressible. Une augmentation de température, même modérée, provoque une augmentation de volume. Dans un circuit fermé, cette dilatation entraîne :

• Une hausse brutale de la pression

• Des contraintes mécaniques sur la chaudière et les canalisations

• Des déclenchements intempestifs de la soupape de sécurité

• Un vieillissement prématuré des composants

Le vase d’expansion agit comme une zone tampon, absorbant cet excédent de volume sans danger.

Fonctionnement d’un vase d’expansion à membrane

Le vase d’expansion 12 litres est équipé d’une membrane interne souple qui sépare deux volumes distincts :

• Un volume d’eau, relié au circuit de chauffage

• Un volume d’air ou de gaz, prégonflé à une pression définie

Absorption des variations de volume

Lorsque l’eau chauffe et se dilate, elle pénètre dans le vase d’expansion. La membrane se déforme et comprime le gaz, ce qui permet d’absorber le surplus de volume sans augmentation excessive de la pression.

Maintien de la pression à froid

Lorsque l’installation refroidit, le volume d’eau diminue. Le gaz comprimé pousse alors la membrane en sens inverse et restitue l’eau au circuit, maintenant ainsi une pression minimale constante, indispensable au bon fonctionnement de la chaudière.

Les avantages de la technologie à membrane

La technologie à membrane est aujourd’hui la plus répandue dans les installations de chauffage modernes, en raison de sa fiabilité et de sa longévité.

Séparation parfaite eau / gaz

La membrane empêche tout contact entre l’eau du circuit et le gaz, évitant ainsi :

• Les pertes de pression prématurées

• La corrosion interne

• Les dysfonctionnements liés à l’oxydation

Durabilité et performance constante

Fabriquée à partir de matériaux résistants aux hautes températures et aux contraintes mécaniques, la membrane garantit une stabilité de pression durable, même après de nombreux cycles de chauffe et de refroidissement.

Protection contre la corrosion et l’oxydation

Un vase d’expansion correctement dimensionné empêche la formation de dépression dans le circuit de chauffage. Cela limite :

• L’entrée d’air dans les canalisations

• L’oxydation des radiateurs et échangeurs

• La corrosion interne de la chaudière

Résultat : une installation plus fiable, plus performante et une durée de vie significativement prolongée.

Caractéristiques techniques du vase d’expansion chauffage 12L

Capacité nominale

• Volume : 12 litres

• Capacité idéale pour les installations de chauffage domestiques standards

• Convient aux maisons individuelles et petits bâtiments tertiaires

Pression

• Prégonflage : 1,5 bar

• Pression maximale de service : 4 bar (modèle 12L)

• Conçu pour répondre aux exigences des circuits modernes à haute performance

À noter : les modèles 18L et 24L disposent d’une pression maximale de service de 3,5 bar.

Plage de température

• Température de service : -10°C à +99°C

• Température maximale en pointe : 110°C

• Compatible avec les régimes de chauffage haute et basse température

Raccordement

• Raccord mâle 3/4’’ (20x27)

• Standard universel compatible avec la majorité des installations existantes

• Installation rapide sans adaptation complexe

Dimensions

• 285 x 285 x 325 mm

• Format compact facilitant l’intégration dans les locaux techniques exigus

Compatibilité et domaines d’application

Installations compatibles

Ce vase d’expansion est exclusivement destiné aux circuits de chauffage à eau chaude :

• Chaudières gaz

• Chaudières fioul

• Chaudières à condensation

• Pompes à chaleur

• Planchers chauffants

• Radiateurs à eau chaude

Usage non compatible

❌ Ne convient pas aux installations d’eau sanitaire (ECS)
Pour l’eau potable, un vase d’expansion sanitaire spécifique est obligatoire.

Pourquoi choisir un vase d’expansion chauffage 12 litres ?

Sécurité renforcée

Le vase d’expansion protège efficacement :

• La chaudière

• Les tuyauteries

• Les circulateurs

• Les échangeurs thermiques

Il limite les surpressions, les coups de bélier et les arrêts de sécurité intempestifs.

Amélioration du confort thermique

Une pression stable garantit :

• Une meilleure circulation de l’eau

• Une montée en température homogène

• Un fonctionnement silencieux du réseau

Longévité accrue de l’installation

En réduisant les contraintes mécaniques et la corrosion, le vase d’expansion contribue à :

• Diminuer les pannes

• Réduire les coûts de maintenance

• Allonger la durée de vie globale du système

Comment bien dimensionner son vase d’expansion ?

Le choix du volume du vase d’expansion est primordial pour assurer un fonctionnement optimal.

Facteurs à prendre en compte

• Volume total d’eau dans l’installation

• Puissance de la chaudière

• Température maximale de fonctionnement

• Hauteur manométrique du circuit

Un vase sous-dimensionné entraînera des variations de pression excessives, tandis qu’un vase surdimensionné n’apportera aucun avantage supplémentaire significatif.

Capacités disponibles

Ce modèle est proposé en plusieurs volumes pour s’adapter précisément à chaque configuration :

• 12 litres

• 18 litres

• 24 litres

Conseils d’installation

Emplacement recommandé

• Installation sur le retour chauffage

• À proximité immédiate de la chaudière

• Conforme aux normes et recommandations fabricants

Orientation

• Installation verticale recommandée

• Support mural ou au sol selon configuration

Entretien et maintenance

Vérification du prégonflage

Il est conseillé de contrôler la pression de prégonflage (1,5 bar) :

• Lors de la mise en service

• Puis une fois par an, lors de l’entretien de la chaudière

Entretien minimal

Le vase d’expansion ne nécessite aucun entretien complexe. Une simple vérification visuelle et de pression suffit à garantir son bon fonctionnement sur le long terme.

Résumé des avantages clés

Les points forts du vase d’expansion chauffage 12L

• Compensation efficace de la dilatation de l’eau

• Pression stable en toutes circonstances

• Protection contre la corrosion et l’oxydation

• Membrane interne haute résistance

• Installation simple et rapide

• Compatibilité avec tous les systèmes de chauffage à eau chaude

• Excellent rapport performance / durabilité
