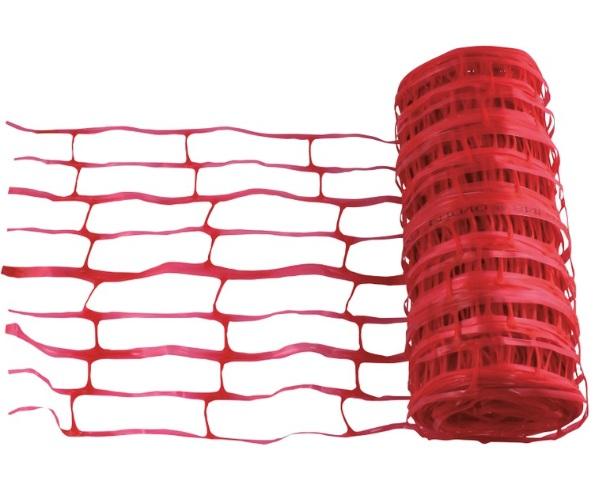

Grillage avertisseur rouge 100m certifié NF EN 12613 pour réseaux électriques enterrés
Le grillage avertisseur rouge 100 mètres est un équipement indispensable pour la signalisation des réseaux électriques enterrés basse et haute tension (BT et HT). Conforme à la norme NF EN 12613 et au référentiel NF113, il garantit une sécurité optimale sur les chantiers de terrassement et répond aux exigences réglementaires françaises et européennes. Conçu pour alerter les opérateurs avant tout contact avec une canalisation, il constitue un élément essentiel de la prévention des risques dans le secteur du BTP, des travaux publics et des réseaux.
Un dispositif essentiel pour la sécurité des réseaux enterrés
Lors de travaux de terrassement, l’intervention d’engins mécaniques tels que pelles hydrauliques, mini-pelles ou tractopelles représente un risque majeur pour les câbles et gaines enterrés. Le grillage avertisseur rouge est positionné entre 200 et 300 mm au-dessus du réseau électrique, conformément aux règles de l’art.
Son rôle est simple mais crucial : lorsqu’il est accroché par le godet d’une pelle mécanique, il s’allonge avant rupture. Cette caractéristique, imposée par la norme NF EN 12613, permet une détection précoce du réseau avant tout endommagement direct du câble électrique.
L’utilisation d’un grillage avertisseur rouge permet ainsi :
D’éviter l’endommagement des câbles électriques BT et HT
De prévenir les accidents graves (électrocution, arc électrique, court-circuit)
De limiter les interruptions de service
De réduire les coûts de réparation et les pénalités
De protéger les équipes terrain
Sur un chantier, ce dispositif représente une barrière de sécurité indispensable.
Conformité réglementaire et certification NF
La signalisation des réseaux enterrés est une obligation réglementaire dans le cadre des travaux publics et privés. La norme NF EN 12613 encadre précisément les caractéristiques techniques des dispositifs avertisseurs pour ouvrages enterrés.
Le grillage avertisseur rouge 100m certifié NF garantit :
Une résistance mécanique contrôlée
Une capacité d’allongement avant rupture
Une tenue durable de la couleur rouge
Des caractéristiques de signalisation conformes aux exigences nationales
La certification NF atteste également de la conformité au référentiel NF113, reconnu par les grands donneurs d’ordre et gestionnaires de réseaux tels qu’ENEDIS, France Télécom ou les collectivités locales.
La marque NF concerne spécifiquement les dimensions 0,30 m x 25 ml et 0,30 m x 100 ml, assurant aux professionnels un produit fiable et reconnu.
Caractéristiques techniques du grillage avertisseur rouge 100 mètres
Le grillage avertisseur rouge est proposé en rouleau de 100 mètres linéaires, un format particulièrement adapté aux chantiers de moyenne et grande envergure.
Dimensions et conditionnement :
Longueur : 100 mètres
Largeur : 0,30 m
Conditionnement : rouleau compact
Emballage opaque, résistant aux UV
Faible encombrement pour un stockage facilité
Ce conditionnement optimise la logistique chantier et limite les raccords lors de la pose.
Matière haute résistance et durabilité exceptionnelle
Fabriqué en matière plastique haute qualité, le grillage avertisseur enterré offre :
Une excellente résistance à l’humidité
Une parfaite stabilité dans le sol
Une résistance aux micro-organismes
Une tenue face aux agents chimiques présents dans les terres
Une longévité durable
Sa conception permet le passage de l’eau et des particules fines, évitant toute perturbation du drainage naturel du sol. Il ne crée pas d’effet barrière hydraulique, ce qui le rend parfaitement compatible avec les contraintes environnementales des chantiers modernes.
Avantages produit pour les professionnels du BTP
Le grillage avertisseur rouge 100m est spécialement conçu pour faciliter la mise en œuvre sur le terrain.
Rigidité transversale optimisée
Sa rigidité transversale assure un déroulement rapide et précis dans la tranchée. Les équipes bénéficient :
D’un gain de temps significatif
D’une manipulation simplifiée
D’un positionnement stable avant remblaiement
Cette rigidité améliore la productivité tout en réduisant les efforts physiques.
Excellente planéité
Grâce à sa conception, le grillage évite l’effet de vrillage souvent rencontré avec des produits de qualité inférieure.
Résultat :
Pose droite et uniforme
Couverture homogène du réseau
Moins de reprises et d’ajustements
Signalisation continue sur toute la longueur
Une planéité optimale garantit une sécurité constante sur l’ensemble du linéaire installé.
Mise en œuvre en tranchée : bonnes pratiques
Pour assurer son efficacité, le grillage avertisseur rouge doit être installé selon les règles de l’art.
Distance de pose recommandée :
Entre 200 et 300 mm au-dessus de l’ouvrage à signaler (câble, gaine ou fourreau électrique).
Cette distance permet :
Une détection précoce
Une marge de sécurité suffisante
Une conformité aux normes en vigueur
Étapes de pose :
Mise en place du réseau enterré
Remblaiement partiel jusqu’au niveau requis
Déroulage du grillage avertisseur sur toute la longueur
Vérification de l’alignement et de la tension
Remblaiement final
Le grillage doit être posé à plat, sans torsion excessive ni pli marqué, afin de garantir une signalisation efficace.
Code couleur des grillages avertisseurs
La couleur joue un rôle fondamental dans l’identification immédiate des réseaux enterrés. Le respect du code couleur est indispensable pour la sécurité et la conformité réglementaire.
Rouge : Réseaux électriques BT et HT
Bleu : Eau potable
Marron : Assainissement et eaux pluviales
Violet : Chauffage urbain et climatisation
Jaune : Gaz combustible et hydrocarbures
Vert : Télécommunications et vidéo
Orange : Produits chimiques (hors gaz et hydrocarbures)
Blanc : Équipement routier dynamique < 50V
D’autres couleurs comme l’orange et le violet peuvent être disponibles sur demande selon les besoins spécifiques des chantiers.
Applications courantes du grillage avertisseur rouge 100m
Le grillage avertisseur rouge certifié NF EN 12613 est utilisé dans de nombreux contextes professionnels :
Réseaux électriques enterrés BT et HT
Extensions de réseaux publics
Raccordements électriques individuels
Aménagements urbains et lotissements
Travaux de voirie
Chantiers industriels et tertiaires
Infrastructures publiques
Il s’adresse aux entreprises de travaux publics, électriciens, collectivités locales, promoteurs immobiliers et gestionnaires de réseaux.
Un standard incontournable pour la prévention des risques
Le grillage avertisseur enterré est un dispositif simple, économique et stratégique. Son installation permet de sécuriser durablement les infrastructures électriques et d’anticiper les interventions futures.
Choisir un grillage avertisseur rouge 100m certifié NF EN 12613, c’est :
Respecter les obligations réglementaires
Répondre aux exigences des donneurs d’ordre
Protéger les intervenants
Limiter les dommages matériels
Réduire les coûts liés aux incidents
Garantir la pérennité des réseaux électriques
Pour les professionnels du BTP et des réseaux, il représente une solution fiable, durable et conforme aux standards de qualité les plus exigeants.
Le grillage avertisseur rouge 100 mètres est donc bien plus qu’un simple accessoire de chantier : il est un élément clé de la sécurité des réseaux enterrés, assurant protection, conformité et tranquillité d’esprit sur tous vos projets.
