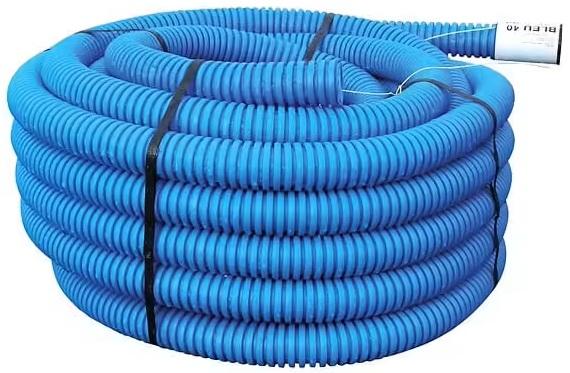

Gaine TPC Bleue Ø40 mm – Couronne 50 m

Gaine TPC Bleue Ø40 mm – Couronne 50 m pour adduction d’eau conforme NF EN 61386

La gaine TPC bleue Ø40 mm en couronne de 50 mètres est un conduit annelé haute résistance spécialement conçu pour la protection des réseaux enterrés, notamment pour les travaux d’adduction d’eau potable. Robuste, durable et simple à mettre en œuvre, elle répond aux exigences des chantiers de VRD, des raccordements individuels et des extensions de réseau.

Conforme aux normes NF EN 61386 et EN 61386-24, cette gaine TPC Ø40 assure une protection mécanique optimale des canalisations et câbles enterrés tout en garantissant une installation rapide et sécurisée.

Une gaine TPC bleue Ø40 adaptée aux réseaux d’eau potable

La couleur bleue correspond au code couleur normalisé des réseaux d’adduction d’eau. Elle permet une identification immédiate des réseaux enterrés lors d’interventions ultérieures et contribue à la sécurisation des chantiers.

Contrairement aux gaines rouges de classe N qui portent la marque déposée TPC NF, les gaines bleues respectent les normes européennes EN 61386 et EN 61386-24 sans porter la marque NF TPC. Elles offrent néanmoins toutes les garanties techniques exigées pour les installations enterrées.

Cette gaine est particulièrement adaptée pour :

• Les raccordements d’eau de maisons individuelles

• Les extensions de réseau communal

• Les travaux de lotissement

• Les aménagements de voirie

• Les chantiers de travaux publics

Caractéristiques techniques de la gaine TPC bleue Ø40 mm – 50ML

La gaine TPC diamètre 40 mm est fabriquée en polyéthylène haute densité (PEHD), matériau reconnu pour sa solidité et sa résistance aux agressions du sol.

Caractéristiques principales :

• Diamètre extérieur : 40 mm

• Longueur : 50 mètres linéaires

• Conditionnement : couronne

• Couleur : bleu (réseau eau)

• Fil de tirage intégré

• Manchon de raccordement inclus

• Température minimale de pose : -15°C

Le format en couronne de 50ML facilite le transport et permet un déroulage rapide en tranchée, réduisant le temps d’intervention sur chantier.

Structure bicouche : résistance et facilité de passage

La conception de la gaine TPC bleue Ø40 repose sur une structure optimisée :

• Extérieur annelé : améliore la résistance à l’écrasement et absorbe les contraintes mécaniques du sol

• Intérieur lisse : réduit les frottements et facilite le passage des tuyaux ou câbles

Cette combinaison garantit à la fois une protection mécanique renforcée et une mise en œuvre simplifiée. La présence du fil de tirage intégré permet un gain de temps considérable lors de l’installation.

Conformité aux normes NF EN 61386 et EN 61386-24

La norme NF EN 61386 encadre les systèmes de conduits destinés à la protection des câbles électriques. La norme EN 61386-24 définit les exigences spécifiques aux conduits enterrés.

Ces normes garantissent :

• Une résistance adaptée aux contraintes d’enfouissement

• Une bonne tenue aux chocs

• Une résistance à l’écrasement

• Une durabilité en milieu enterré

• Une protection efficace contre les agressions extérieures

L’utilisation d’une gaine conforme est essentielle pour répondre aux exigences des maîtres d’œuvre, bureaux de contrôle et collectivités.

Règles de pose en tranchée pour gaine TPC Ø40

Pour assurer la conformité et la pérennité du réseau d’adduction d’eau, certaines règles de pose doivent être respectées.

Profondeurs réglementaires recommandées :

• 0,70 mètre sous trottoir

• 1,00 mètre sous chaussée

Ces profondeurs garantissent :

• Une protection contre le gel

• Une résistance aux charges roulantes

• Une réduction des risques d’endommagement

Distance minimale entre canalisations :

Un écartement minimum de 20 cm doit être respecté entre deux réseaux enterrés. Cette distance limite les interactions mécaniques et facilite les interventions ultérieures.

Grillage avertisseur obligatoire :

Un grillage avertisseur bleu doit être installé à 20 cm au-dessus de la canalisation. Il permet de signaler la présence du réseau lors de travaux futurs et de prévenir les accidents.

Avantages de la gaine TPC bleue 40 mm

Protection mécanique optimale

Grâce à sa structure en PEHD annelé, la gaine TPC Ø40 offre :

• Une excellente résistance à l’écrasement

• Une bonne absorption des mouvements du sol

• Une protection efficace contre les charges de circulation

• Une résistance aux chocs

Elle protège durablement les conduites d’eau contre les agressions mécaniques et les tassements de terrain.

Installation rapide et économique

Livrée en couronne de 50 mètres avec fil de tirage intégré, elle permet :

• Un déroulage rapide en tranchée

• Une réduction du temps de pose

• Une diminution de la pénibilité

• Un raccordement simplifié grâce au manchon fourni

Cette configuration optimise la productivité sur chantier.

Durabilité et résistance chimique

Le polyéthylène haute densité offre :

• Une excellente résistance à l’humidité

• Une résistance aux agents chimiques présents dans le sol

• Une longue durée de vie

La gaine TPC bleue Ø40 constitue ainsi une solution fiable pour les installations enterrées à long terme.

Pourquoi choisir une gaine TPC 40 mm pour vos travaux ?

Le diamètre 40 mm représente un excellent compromis entre capacité de passage et facilité de mise en œuvre. Il convient parfaitement aux :

• Alimentations en eau de maisons individuelles

• Raccordements de parcelles

• Extensions de réseau en lotissement

• Installations nécessitant un passage de conduite avec protection renforcée

Il offre un espace suffisant pour le passage des conduites d’eau tout en conservant une excellente maniabilité lors de la pose.

Conseils de mise en œuvre

Pour garantir une installation conforme et durable :

1. Réaliser une tranchée adaptée aux profondeurs réglementaires

2. Mettre en place un lit de sable pour protéger la gaine

3. Positionner la gaine TPC bleue Ø40 en respectant l’écartement de 20 cm avec les autres réseaux

4. Installer le grillage avertisseur bleu à 20 cm au-dessus

5. Procéder à un remblayage progressif avec compactage par couches

Le respect de ces étapes assure la conformité aux règles de l’art en VRD et la pérennité du réseau d’eau potable.

Résumé des points clés

• Gaine TPC bleue diamètre 40 mm

• Couronne de 50 mètres linéaires

• Conforme NF EN 61386 et EN 61386-24

• Température de pose jusqu’à -15°C

• Structure extérieure annelée, intérieur lisse

• Fil de tirage intégré

• Manchon de raccordement inclus

• Spécial adduction d’eau potable

• Pose à 0,70 m sous trottoir / 1 m sous chaussée

• Écartement minimum de 20 cm

• Grillage avertisseur bleu obligatoire

La gaine TPC bleue Ø40 mm en 50ML est un produit indispensable pour les professionnels des travaux publics, plombiers, terrassiers et entreprises de réseaux. Robuste, conforme aux normes européennes et facile à installer, elle garantit une protection durable des canalisations d’eau enterrées.

Que ce soit pour un chantier résidentiel, un aménagement de voirie ou un réseau communal, cette gaine TPC diamètre 40 mm constitue une solution fiable, réglementaire et performante pour tous vos travaux d’adduction d’eau.
