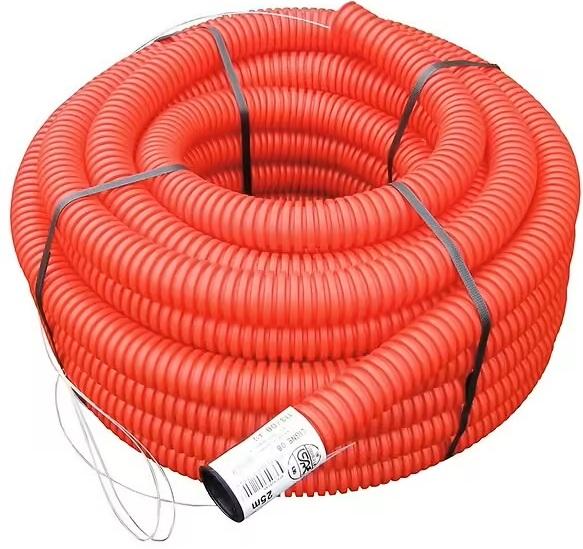

Gaine TPC rouge Ø90 mm - Couronne 25 m

Gaine TPC rouge Ø90 mm – Couronne 25 m : protection normalisée et haute résistance pour réseaux électriques enterrés

La gaine TPC rouge Ø90 mm en couronne de 25 mètres est la solution incontournable pour protéger efficacement les câbles électriques enterrés. Conçue en polyéthylène haute densité (PEHD) et conforme aux normes NF EN 61386 et EN 61386-24, elle garantit une protection mécanique optimale des réseaux basse et moyenne tension. Grâce à son diamètre 90 mm, son fil de tirage intégré et son manchon de raccordement inclus, cette gaine TPC assure une installation rapide, sécurisée et parfaitement conforme à la réglementation française.

Une gaine TPC rouge conforme aux normes européennes

La conformité aux normes NF EN 61386 et EN 61386-24 encadre les systèmes de conduits destinés aux installations électriques enterrées. Ces normes garantissent la résistance mécanique, la durabilité et la sécurité d’utilisation des gaines techniques de protection des câbles.

Seuls les conduits rouges de classe N peuvent bénéficier de la marque TPC NF, véritable gage de qualité pour les professionnels. Utiliser une gaine normalisée permet de répondre aux exigences des bureaux de contrôle, d’assurer la conformité des chantiers et de sécuriser durablement les installations électriques.

Structure renforcée pour une résistance maximale

La gaine TPC Ø90 mm est fabriquée en polyéthylène haute densité (PEHD), un matériau reconnu pour sa robustesse et sa longévité en milieu enterré.

Sa conception spécifique comprend :

• Un extérieur annelé, améliorant la résistance à l’écrasement et aux contraintes du sol

• Un intérieur lisse, facilitant le passage et le tirage des câbles

• Un fil de tirage intégré, permettant une installation rapide

• Un manchon de raccordement fourni, assurant la continuité entre deux couronnes

Cette structure optimise la protection contre les chocs, les charges roulantes et les mouvements de terrain.

Dimensions et conditionnement adaptés aux chantiers

• Diamètre extérieur : 90 mm

• Longueur : 25 mètres linéaires

• Conditionnement : couronne

• Couleur : rouge (réseaux électriques)

Le format en couronne de 25 m offre une grande flexibilité de pose, idéale pour les maisons individuelles, lotissements, extensions de réseaux ou petits projets tertiaires.

Applications : protection des câbles électriques enterrés

La gaine TPC rouge Ø90 mm est exclusivement destinée aux réseaux électriques. Le code couleur rouge est réglementairement réservé à l’électricité afin de permettre une identification immédiate lors de travaux de terrassement.

Elle protège efficacement :

• Les câbles d’alimentation électrique

• Les réseaux basse tension

• Les raccordements entre coffrets et habitations

• Les liaisons vers transformateurs

• Les réseaux d’éclairage public

Le diamètre 90 mm convient parfaitement aux câbles de section importante ou aux installations nécessitant une réserve pour un tirage ultérieur.

Profondeurs de pose réglementaires

Pour garantir la sécurité et la conformité, les profondeurs minimales recommandées sont :

• 0,70 m sous trottoir

• 1,00 m sous chaussée

Ces profondeurs assurent une protection contre les charges statiques et dynamiques et réduisent les risques d’arrachement.

Distances entre canalisations

Dans une tranchée, un écartement minimum de 20 cm entre deux réseaux est obligatoire. Cette distance limite l’influence thermique entre câbles et permet une dissipation correcte de la chaleur.

Grillage avertisseur obligatoire

Un grillage avertisseur rouge doit être installé à 20 cm au-dessus de la gaine. Ce dispositif réglementaire permet d’alerter visuellement lors de travaux ultérieurs et d’éviter les accidents.

Résistance mécanique et durabilité

Grâce à son extérieur annelé et à la qualité du PEHD, la gaine TPC rouge Ø90 mm offre :

• Une excellente résistance à la compression

• Une très bonne tenue aux charges roulantes

• Une forte résistance à l’humidité

• Une protection contre la corrosion

• Une grande longévité en milieu enterré

Contrairement aux solutions non normalisées, la gaine TPC NF garantit une fiabilité durable et une sécurité optimale.

Température de mise en œuvre

La gaine peut être installée jusqu’à -15°C, ce qui permet son utilisation dans des conditions climatiques froides sans altération de ses propriétés mécaniques.

Installation rapide et simplifiée

Le fil de tirage intégré facilite le passage des câbles et réduit le temps de pose. Le manchon fourni permet d’assembler plusieurs couronnes en assurant l’étanchéité et la continuité du réseau.

Conseils de mise en œuvre :

1. Vérifier la profondeur réglementaire de la tranchée.

2. Installer un lit de pose en sable.

3. Dérouler la couronne sans torsion excessive.

4. Respecter les 20 cm d’écartement entre réseaux.

5. Poser le grillage avertisseur rouge à 20 cm au-dessus.

6. Recouvrir d’une couche de sable avant remblaiement compacté.

Une pose réalisée dans les règles de l’art garantit la longévité du réseau électrique enterré.

Pourquoi choisir une gaine TPC rouge Ø90 mm ?

Opter pour cette gaine technique présente de nombreux avantages :

• Sécurisation maximale des installations électriques

• Conformité aux normes françaises et européennes

• Résistance élevée aux contraintes du sol

• Installation facilitée grâce au fil de tirage

• Identification claire du réseau grâce au code couleur

Elle constitue un choix stratégique pour les professionnels souhaitant garantir la qualité et la durabilité de leurs chantiers.

Identification normalisée des réseaux enterrés

Le respect du code couleur est essentiel pour la sécurité :

• Rouge : électricité

• Jaune : gaz

• Bleu : eau

• Vert : télécommunications

Cette normalisation réduit considérablement les risques lors des travaux de maintenance ou d’extension.

Un diamètre polyvalent pour installations évolutives

Le diamètre 90 mm est particulièrement adapté :

• Aux alimentations principales

• Aux raccordements de bâtiments

• Aux réseaux nécessitant plusieurs câbles

• Aux installations évolutives avec tirage futur

Il offre un excellent compromis entre capacité de passage et facilité de manipulation sur chantier.

Produit idéal pour les professionnels

La gaine TPC rouge Ø90 mm en couronne 25 m est destinée aux :

• Électriciens

• Entreprises de travaux publics

• Installateurs de réseaux

• Constructeurs de maisons individuelles

• Collectivités locales

Elle répond aux exigences des chantiers résidentiels, tertiaires et urbains.

Résumé des caractéristiques

✔ Diamètre 90 mm
✔ Longueur 25 mètres
✔ Couleur rouge – réseaux électriques
✔ Conforme NF EN 61386 et EN 61386-24
✔ Fil de tirage intégré
✔ Manchon inclus
✔ Pose jusqu’à -15°C
✔ Résistance mécanique élevée

Une solution fiable et durable

Investir dans une gaine TPC rouge Ø90 mm en couronne de 25 m, c’est garantir la protection, la conformité et la durabilité des réseaux électriques enterrés. Grâce à sa conception robuste, son respect des normes et sa facilité d’installation, elle constitue une solution performante et économique pour tous les projets d’infrastructure électrique.

Indispensable pour tout chantier respectant la réglementation française, la gaine TPC NF assure une protection optimale des câbles contre les agressions mécaniques, les contraintes thermiques et les risques liés aux travaux ultérieurs. Un produit technique fiable, pensé pour les professionnels exigeants.
