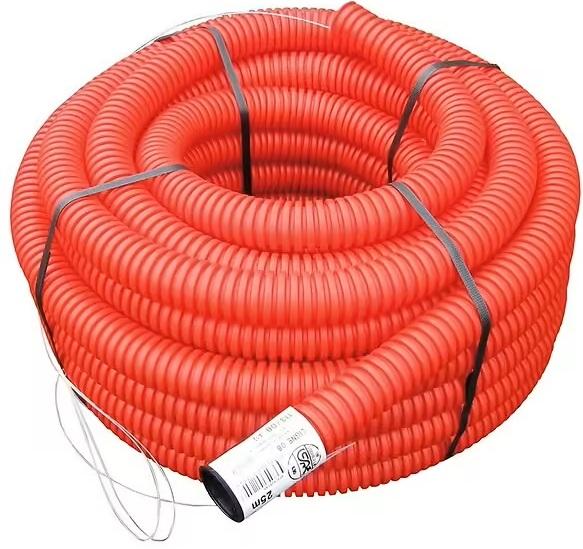

Gaine TPC rouge Ø75 mm couronne 25 m avec fil de tirage – Protection normalisée des câbles électriques enterrés NF EN 61386
La gaine TPC rouge Ø75 mm en couronne de 25 mètres linéaires est spécialement conçue pour assurer la protection des câbles électriques enterrés dans le respect des normes en vigueur. Conforme aux normes européennes NF EN 61386 et EN 61386-24, elle garantit une installation sécurisée, durable et parfaitement adaptée aux exigences des chantiers de réseaux secs.
Fabriquée en polyéthylène haute résistance, cette gaine annelée à l’extérieur et lisse à l’intérieur facilite le tirage des câbles tout en offrant une excellente tenue mécanique en tranchée. Livrée en couronne de 25 ml avec fil de tirage intégré et manchon de raccordement, elle est prête à poser et idéale pour les professionnels des travaux publics, électriciens, collectivités et entreprises de VRD.
Une gaine TPC rouge conforme aux normes NF EN 61386
La conformité réglementaire est un élément essentiel pour toute installation électrique enterrée. La gaine TPC rouge diamètre 75 mm répond aux exigences strictes des normes NF EN 61386 et EN 61386-24, qui définissent les caractéristiques techniques des systèmes de conduits destinés à la protection des câbles.
Ces normes garantissent :
Une résistance élevée à l’écrasement
Une excellente résistance aux chocs
Une tenue aux variations de température
Une protection durable des réseaux électriques
Seuls les conduits de couleur rouge et de classe N peuvent bénéficier de l’appellation TPC NF, gage de qualité et de conformité aux réglementations françaises et européennes. Cette certification assure aux installateurs une mise en œuvre sécurisée et conforme aux exigences des chantiers publics et privés.
Conception technique robuste et performante
La gaine TPC rouge Ø75 mm a été conçue pour répondre aux contraintes mécaniques des installations enterrées, notamment dans les travaux de voirie et réseaux divers (VRD).
Structure annelée extérieure
L’extérieur annelé renforce la résistance mécanique de la gaine face à la pression du sol et aux charges roulantes. Cette conception permet :
Une excellente tenue en tranchée
Une résistance accrue au remblai
Une protection efficace contre les agressions mécaniques
Cette structure assure la durabilité des installations, même dans des environnements contraignants.
Intérieur lisse en polyéthylène
L’intérieur lisse facilite le passage et le tirage des conducteurs électriques. Cette conception réduit les frottements et limite les efforts lors de l’installation. Les bénéfices sont immédiats :
Tirage simplifié des câbles
Gain de temps à la pose
Réduction des risques d’endommagement des gaines électriques
Le fil de tirage intégré optimise encore davantage la rapidité et la facilité d’installation.
Température minimale de mise en œuvre : -15°C
La gaine TPC rouge Ø75 mm peut être installée jusqu’à une température minimale de -15°C. Cette caractéristique permet une pose fiable même en période hivernale ou dans des zones climatiques froides. Sa résistance aux variations thermiques en fait un produit parfaitement adapté aux chantiers extérieurs toute l’année.
Applications : protection des réseaux électriques enterrés
La couleur rouge est strictement réservée à la protection des câbles électriques selon la réglementation en vigueur sur l’identification des réseaux enterrés. Elle permet une reconnaissance immédiate lors d’interventions ultérieures.
La gaine TPC rouge diamètre 75 mm est utilisée pour :
Les raccordements électriques de bâtiments
Les réseaux électriques publics
L’alimentation de coffrets de chantier
Les installations de lotissements
Les travaux de voirie et réseaux divers (VRD)
Les infrastructures tertiaires et industrielles
Son diamètre de 75 mm offre un excellent compromis entre capacité de passage et facilité de mise en œuvre, permettant le passage de plusieurs conducteurs tout en conservant une réserve pour des évolutions futures.
Règles de pose réglementaires des gaines TPC rouges
Pour garantir la sécurité des installations électriques enterrées, la pose de la gaine TPC rouge doit respecter des règles précises.
Profondeur de pose
Les profondeurs minimales réglementaires sont :
0,70 mètre sous trottoir
1,00 mètre sous chaussée
Ces exigences assurent une protection optimale contre les charges roulantes et les travaux ultérieurs.
Distance entre canalisations
Un intervalle minimal de 0,20 mètre doit être respecté entre deux canalisations. Cette distance permet :
D’éviter l’influence thermique entre câbles
De limiter les risques de surchauffe
D’assurer la pérennité des installations
Dispositif avertisseur obligatoire
Un grillage avertisseur rouge doit être installé à 0,20 mètre au-dessus de la canalisation sur toute sa longueur. Ce dispositif est indispensable pour signaler la présence d’un réseau électrique lors de futurs travaux de terrassement.
Livraison pratique en couronne de 25 mètres linéaires
La gaine TPC rouge Ø75 mm est conditionnée en couronne de 25 ml, un format idéal pour les chantiers de moyenne envergure. Ce conditionnement facilite le transport, la manutention et le stockage sur site.
Elle comprend :
Un fil de tirage intégré
Un manchon de raccordement
Le manchon permet de relier facilement plusieurs couronnes entre elles afin d’adapter la longueur aux besoins du chantier. Ce système prêt à poser offre un réel gain de temps et une mise en œuvre simplifiée.
Pourquoi choisir une gaine TPC rouge Ø75 mm ?
Le diamètre 75 mm est particulièrement apprécié pour :
Les raccordements domestiques
Les installations tertiaires
Les réseaux nécessitant plusieurs conducteurs
Les projets prévoyant des extensions futures
Il offre un équilibre optimal entre capacité de passage et facilité d’installation en tranchée.
Avantages clés de la gaine TPC rouge 75 mm
Sécurité maximale des réseaux
La gaine TPC protège efficacement les câbles contre :
L’écrasement
Les chocs
L’humidité
Les agressions extérieures
Elle contribue à la fiabilité et à la longévité des installations électriques enterrées.
Conformité réglementaire garantie
Grâce à sa conformité aux normes NF EN 61386 et EN 61386-24, elle répond aux exigences légales imposées sur les chantiers publics et privés.
Installation rapide et efficace
L’intérieur lisse associé au fil de tirage intégré permet une pose plus rapide, réduisant le temps d’intervention et les coûts de main-d’œuvre.
Résistance et durabilité
Le polyéthylène haute résistance assure :
Une excellente longévité
Une forte résistance aux contraintes mécaniques
Une tenue optimale face aux variations climatiques
Caractéristiques techniques
Type : Gaine TPC (Tube de Protection des Câbles)
Couleur : Rouge (réseaux électriques)
Diamètre extérieur : 75 mm
Longueur : 25 mètres linéaires
Matière : Polyéthylène haute résistance
Structure : Extérieur annelé / intérieur lisse
Température minimale de pose : -15°C
Normes : NF EN 61386 / EN 61386-24
Conditionnement : Couronne avec fil de tirage intégré + manchon
Conclusion
La gaine TPC rouge Ø75 mm en couronne de 25 mètres linéaires constitue une solution fiable, robuste et conforme pour la protection des câbles électriques enterrés. Adaptée aux exigences des professionnels du BTP, des électriciens et des entreprises de VRD, elle garantit une installation sécurisée et durable.
Grâce à sa structure renforcée, son intérieur lisse facilitant le tirage et son conditionnement prêt à poser, elle représente un choix stratégique pour tous vos chantiers de réseaux électriques. Conforme aux normes européennes en vigueur, résistante et simple à mettre en œuvre, la gaine TPC rouge 75 mm est un indispensable pour assurer la protection réglementaire et pérenne de vos infrastructures électriques enterrées.
