Gaine TPC Rouge Ø63 25 m NF EN 61386

Gaine TPC Rouge Ø63 25 m NF EN 61386 – Protection réglementaire des câbles électriques enterrés

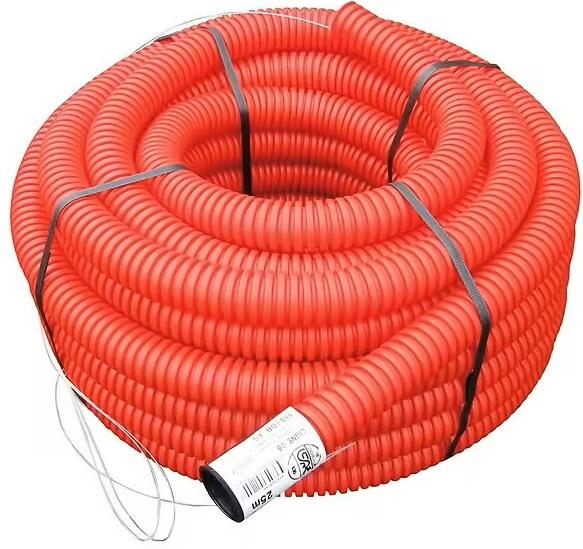

La gaine TPC rouge Ø63 en couronne de 25 mètres linéaires, conforme aux normes NF EN 61386 et EN 61386-24, est spécialement conçue pour la protection des câbles électriques enterrés. Robuste, durable et facile à installer, elle répond parfaitement aux exigences des professionnels du BTP, des électriciens et des entreprises de travaux publics. Grâce à sa fabrication en polyéthylène haute densité (PEHD), sa structure annelée extérieure et son intérieur lisse, cette gaine TPC garantit une excellente résistance mécanique tout en facilitant le tirage des câbles.

Livrée avec fil de tirage intégré et manchon de raccordement, elle est prête à poser et assure un gain de temps significatif sur chantier. Son diamètre nominal de 63 mm est idéal pour les branchements électriques résidentiels, les réseaux d’éclairage extérieur ou encore les raccordements en voirie.

Une gaine TPC rouge conforme aux normes NF EN 61386

La conformité réglementaire est essentielle pour tous travaux de réseaux enterrés. Cette gaine TPC rouge diamètre 63 mm respecte les exigences strictes des normes européennes NF EN 61386 et EN 61386-24, qui définissent les performances des systèmes de conduits pour installations électriques.

Ces normes garantissent notamment :

• Une haute résistance mécanique

• Une excellente résistance à l’écrasement

• Une bonne tenue aux chocs

• Une performance optimale en environnement enterré

Seules les gaines de classe N peuvent bénéficier de la marque NF TPC, véritable gage de qualité et de fiabilité. Cette certification est particulièrement importante dans le cadre de marchés publics ou de chantiers soumis à contrôle technique.

Code couleur normalisé pour les réseaux secs

La couleur rouge est exclusivement réservée à la protection des câbles électriques enterrés. Elle permet une identification immédiate du réseau lors de travaux ultérieurs et contribue à la sécurité des intervenants.

Rappel des codes couleurs réglementaires :

• Rouge : électricité

• Jaune : gaz

• Bleu : eau potable

• Vert : télécommunications

Le respect de ces codes couleurs est indispensable pour garantir la conformité des installations et prévenir les accidents lors d’opérations de terrassement.

Caractéristiques techniques de la gaine TPC Ø63 – 25 ML

Cette gaine TPC rouge en couronne de 25 mètres présente des caractéristiques techniques parfaitement adaptées aux installations électriques enterrées.

• Diamètre nominal : 63 mm

• Longueur : 25 mètres linéaires

• Conditionnement : couronne compacte et facile à transporter

• Matière : polyéthylène haute densité (PEHD)

• Température minimale de mise en œuvre : -15°C

• Accessoires inclus : fil de tirage + manchon de raccordement

Le diamètre 63 mm offre un excellent compromis entre capacité de passage des câbles et facilité de manipulation sur chantier. Il est particulièrement adapté pour les alimentations électriques de maison individuelle, les coffrets en limite de propriété ou les réseaux tertiaires légers.

Structure annelée extérieure et intérieur lisse

La conception technique de cette gaine TPC rouge Ø63 repose sur une double structure optimisée :

• Un extérieur annelé assurant une forte résistance à l’écrasement et aux contraintes mécaniques du sol

• Un intérieur lisse facilitant le passage et le tirage des câbles

Cette combinaison permet d’optimiser la durabilité du conduit tout en réduisant le temps d’installation. Le fil de tirage intégré simplifie considérablement l’introduction des conducteurs électriques, notamment sur les longues distances.

Applications de la gaine TPC rouge Ø63

La gaine TPC rouge Ø63 est exclusivement destinée aux réseaux électriques basse tension enterrés dans le cadre des réseaux secs.

Elle est idéale pour :

• Branchement électrique d’une maison individuelle

• Raccordement d’un coffret en limite de propriété

• Alimentation d’un garage ou bâtiment annexe

• Réseaux d’éclairage extérieur

• Alimentation de portail motorisé

• Aménagement de lotissements

• Réseaux en zones industrielles ou commerciales

En voirie ou sous trottoir, sa résistance mécanique lui permet d’être installée dans des zones soumises à charges roulantes, à condition de respecter les profondeurs réglementaires.

Règles de pose et profondeurs réglementaires

La pose d’une gaine TPC rouge est encadrée par des règles précises garantissant la sécurité et la pérennité des installations.

Profondeurs minimales recommandées :

• 0,70 mètre sous trottoir

• 1,00 mètre sous chaussée

Ces profondeurs protègent efficacement les câbles contre les agressions mécaniques et les travaux ultérieurs.

Dans une même tranchée, la distance minimale entre deux canalisations doit être d’au moins 20 cm afin de limiter les interactions thermiques et les risques de surchauffe.

Un grillage avertisseur rouge doit obligatoirement être positionné à 20 cm au-dessus de la canalisation pour signaler la présence du réseau électrique lors de futurs terrassements.

Avantages de la gaine TPC rouge Ø63 – 25 mètres

Opter pour cette gaine TPC rouge certifiée NF présente de nombreux avantages techniques et réglementaires.

Sécurité renforcée : elle protège les câbles contre l’écrasement, les chocs, l’humidité du sol et certaines agressions chimiques modérées.

Durabilité optimale : le polyéthylène haute densité offre une excellente résistance aux variations climatiques et une longévité accrue.

Installation rapide : la couronne de 25 mètres, le fil de tirage intégré et le manchon inclus permettent un gain de temps significatif sur chantier.

Conformité garantie : la certification NF limite les risques de non-conformité lors des contrôles et sécurise juridiquement les installations.

Conseils pour une installation réussie

Pour garantir la performance de votre gaine TPC rouge Ø63, il est recommandé de respecter les bonnes pratiques de mise en œuvre.

Préparer un fond de fouille stable et nivelé. Si nécessaire, prévoir un lit de pose en sable afin d’éviter tout contact direct avec des pierres anguleuses.

Dérouler la couronne sans torsion excessive et vérifier la continuité du fil de tirage avant remblaiement.

Après la pose, recouvrir la gaine d’une couche de sable, installer le grillage avertisseur rouge à 20 cm au-dessus, puis finaliser le remblaiement avec des matériaux adaptés.

Ces étapes garantissent la longévité du réseau électrique enterré et assurent une installation conforme aux exigences réglementaires.

Pourquoi choisir une gaine TPC rouge Ø63 certifiée NF ?

Choisir une gaine TPC rouge conforme NF EN 61386, c’est sécuriser votre chantier et garantir des performances constantes. La certification NF atteste que le produit a été testé selon des critères stricts et répond aux normes européennes en vigueur.

Pour les professionnels du BTP, les collectivités et les installateurs électriques, il s’agit d’un gage de sérieux, de qualité et de fiabilité sur le long terme.

En résumé

La gaine TPC rouge Ø63 en couronne de 25 mètres avec fil et manchon est la solution idéale pour la protection réglementaire des câbles électriques enterrés. Conforme aux normes NF EN 61386 et EN 61386-24, elle assure sécurité, durabilité, facilité de pose et conformité réglementaire.

Adaptée aux installations sous trottoir comme sous chaussée, elle répond parfaitement aux besoins des chantiers résidentiels, tertiaires et de travaux publics.

Pour tous vos projets de réseaux électriques enterrés, la gaine TPC rouge Ø63 certifiée NF représente un choix fiable, performant et conforme aux exigences techniques actuelles.
