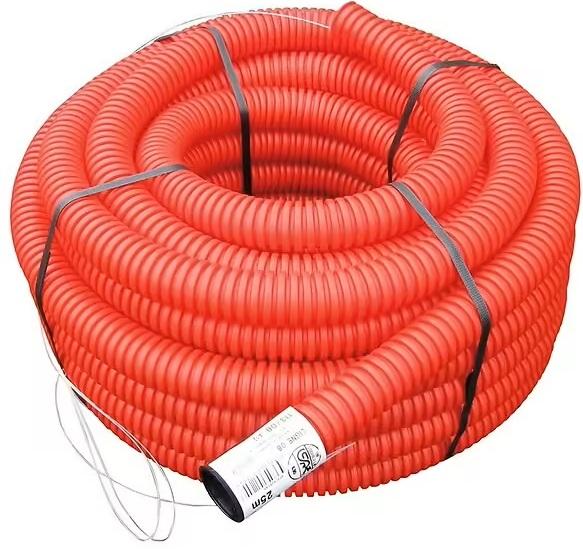

Gaine TPC rouge Ø50 mm – Couronne 25 m

Gaine TPC rouge Ø50 mm – Couronne 25 m pour réseaux électriques enterrés conformes NF EN 61386

La gaine TPC rouge Ø50 mm en couronne de 25 mètres est un conduit annelé de protection spécialement conçu pour sécuriser les câbles électriques enterrés. Conforme aux normes européennes NF EN 61386 et EN 61386-24, elle garantit une installation fiable, durable et adaptée aux exigences des réseaux basse tension, raccordements extérieurs et extensions électriques.

Fabriquée en polyéthylène haute résistance, cette gaine TPC assure une excellente tenue mécanique dans le temps. Son extérieur annelé renforcé protège efficacement contre l’écrasement et les chocs, tandis que son intérieur lisse facilite le passage des conducteurs. Livrée en couronne de 25 ml avec fil de tirage intégré et manchon de raccordement, elle est prête à poser sur chantier.

Destinée exclusivement aux réseaux électriques enterrés, sa couleur rouge réglementaire permet une identification immédiate et conforme aux obligations de signalisation des réseaux.

Une protection mécanique optimale pour les câbles électriques

La gaine TPC (Tube de Protection de Câbles) Ø50 mm est conçue pour protéger les conducteurs électriques contre :

• Les chocs mécaniques

• L’écrasement lors du remblaiement

• Les agressions chimiques et l’humidité du sol

• Les mouvements de terrain

• Les variations de température

Son anneau extérieur absorbe les contraintes mécaniques liées aux charges roulantes ou aux tassements de sol. L’intérieur lisse réduit considérablement les frottements lors du tirage des câbles, limitant ainsi les risques d’endommagement de la gaine isolante des conducteurs.

Le diamètre 50 mm est particulièrement adapté aux :

• Alimentations de dépendances

• Raccordements de coffrets électriques

• Lignes d’éclairage extérieur

• Installations de portail motorisé

• Bornes de recharge pour véhicules électriques

• Extensions de réseaux domestiques ou tertiaires

Il offre un excellent compromis entre capacité de passage, réserve technique et maîtrise des coûts.

Conformité aux normes NF EN 61386 et EN 61386-24

La gaine TPC rouge Ø50 mm répond aux exigences des normes européennes en vigueur pour les systèmes de conduits protecteurs destinés aux installations électriques enterrées.

Ces normes garantissent :

• Une résistance à l’écrasement conforme aux exigences réglementaires

• Une résistance aux chocs adaptée aux conditions de chantier

• Une tenue thermique performante

• Une durabilité dans le temps

Seuls les conduits de classe N et de couleur rouge peuvent porter l’appellation réglementaire TPC pour les réseaux électriques enterrés. Ce marquage constitue un gage de qualité indispensable pour les professionnels souhaitant sécuriser et valider leurs chantiers électriques.

Caractéristiques techniques de la gaine TPC rouge Ø50 mm – 25 ml

Spécifications principales :

• Diamètre nominal : 50 mm

• Longueur : 25 mètres linéaires

• Couleur : Rouge (réseaux électriques)

• Matière : Polyéthylène haute résistance

• Structure : Extérieur annelé / Intérieur lisse

• Conditionnement : Couronne

• Température minimale de mise en œuvre : -15°C

• Accessoires inclus : Fil de tirage + manchon de raccordement

Grâce à sa conception en polyéthylène, la gaine offre :

• Une excellente résistance aux agents chimiques du sol

• Une grande flexibilité facilitant la pose en tranchée

• Une bonne tenue aux variations climatiques

• Une résistance mécanique adaptée aux profondeurs réglementaires

Code couleur réglementaire des gaines TPC

La couleur rouge est strictement réservée aux réseaux électriques. Cette identification visuelle est obligatoire et permet :

• D’éviter les erreurs lors de travaux ultérieurs

• De sécuriser les interventions

• De respecter la réglementation sur la signalisation des réseaux enterrés

Les autres couleurs sont dédiées à des usages spécifiques :

• Jaune : gaz

• Bleu : eau potable

• Vert : télécommunications

Pour toute installation électrique enterrée, l’utilisation d’une gaine rouge est obligatoire.

Règles de pose et profondeurs réglementaires

Pour garantir la sécurité et la conformité de l’installation, certaines règles doivent impérativement être respectées.

Profondeurs d’enfouissement :

• 0,70 mètre sous trottoir

• 1,00 mètre sous chaussée

Ces profondeurs assurent la protection contre les charges roulantes et les risques d’endommagement accidentel.

Distance entre canalisations :

Un intervalle minimum de 20 cm doit être respecté entre deux réseaux dans une même tranchée afin :

• D’éviter l’influence thermique

• De limiter les risques de surchauffe

• D’assurer la durabilité des installations

Dispositif avertisseur obligatoire :

Un grillage avertisseur doit être installé 20 cm au-dessus de la gaine. Il doit être :

• De couleur rouge

• Résistant

• Facilement détectable lors de futurs travaux

Ce dispositif constitue une sécurité essentielle pour prévenir les accidents.

Une mise en œuvre simple et rapide sur chantier

Le conditionnement en couronne de 25 mètres permet une manipulation aisée et réduit le nombre de raccords nécessaires. La souplesse du conduit facilite son déroulement dans la tranchée tout en conservant une excellente résistance mécanique.

Le fil de tirage intégré représente un véritable gain de temps pour les électriciens. Il permet :

• Une installation plus rapide

• Une réduction des efforts de traction

• Une meilleure protection des conducteurs

Le manchon de raccordement inclus assure la continuité du conduit en cas de jonction entre deux couronnes, garantissant une protection homogène et conforme.

Avantages pour les professionnels du bâtiment et des travaux publics

La gaine TPC rouge Ø50 mm est un produit incontournable pour :

• Les électriciens

• Les entreprises de travaux publics

• Les constructeurs de maisons individuelles

• Les installateurs de réseaux extérieurs

Elle permet :

• De respecter les normes en vigueur

• De valider les contrôles techniques

• De sécuriser les installations

• De limiter les opérations de maintenance

Sa robustesse réduit les risques de détérioration des câbles et évite des interventions coûteuses à long terme.

Bonnes pratiques d’installation

Préparation de la tranchée :

• Creuser à la profondeur réglementaire

• Prévoir un lit de sable stabilisé

• Éliminer les éléments coupants

Pose de la gaine :

• Dérouler sans torsion excessive

• Vérifier la continuité du fil de tirage

• Respecter les rayons de courbure

Remblaiement :

• Recouvrir d’une couche de sable

• Installer le grillage avertisseur rouge à 20 cm

• Finaliser avec un remblai adapté

Le respect de ces étapes garantit la conformité et la longévité de l’installation.

Pourquoi choisir le diamètre 50 mm ?

Le diamètre 50 mm est particulièrement stratégique pour les installations domestiques et tertiaires. Il permet :

• Le passage de plusieurs conducteurs

• Une réserve pour évolution future

• Une meilleure dissipation thermique

• Une adaptation aux standards des chantiers actuels

Il évite le surdimensionnement inutile tout en assurant une capacité suffisante pour la majorité des projets résidentiels.

Une solution fiable et conforme pour vos réseaux électriques enterrés

La gaine TPC rouge Ø50 mm en couronne de 25 mètres constitue une solution performante, durable et conforme pour la protection des câbles électriques enterrés. Grâce à sa structure annelée renforcée, son intérieur lisse, ses accessoires intégrés et sa conformité aux normes NF EN 61386, elle répond parfaitement aux exigences des installations électriques modernes.

Adaptée aux profondeurs réglementaires sous trottoir et chaussée, elle garantit sécurité, durabilité et conformité sur tous types de chantiers.

Un choix essentiel pour tous les professionnels exigeants recherchant performance, fiabilité et conformité réglementaire.

Observations:
