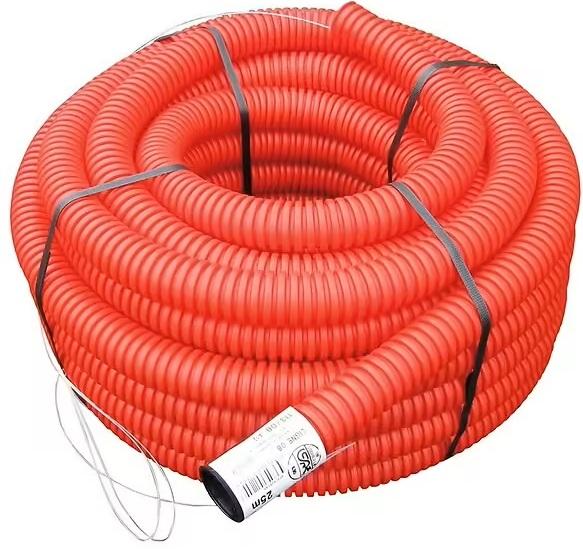

Gaine TPC rouge Ø40 mm – Couronne 25 m NF

Gaine TPC rouge Ø40 mm – Couronne 25 m NF pour protection de câbles électriques enterrés

La gaine TPC rouge Ø40 mm en couronne de 25 mètres est un conduit annelé spécialement conçu pour la protection mécanique des câbles électriques enterrés. Conforme aux normes européennes NF EN 61386 et EN 61386-24, elle garantit une installation sécurisée, durable et parfaitement adaptée aux exigences réglementaires en vigueur.

Destinée aux réseaux électriques basse tension, cette gaine TPC (Tube de Protection de Câbles) protège efficacement les conducteurs contre les chocs, l’écrasement, l’humidité et les agressions extérieures lors de leur enfouissement en tranchée. Grâce à sa conception robuste en polyéthylène haute densité (PEHD), elle offre une excellente résistance mécanique tout en conservant la souplesse nécessaire pour une pose facilitée sur chantier.

Sa couleur rouge normalisée permet une identification immédiate des réseaux électriques enterrés. Ce code couleur réglementaire réduit considérablement les risques d’accident lors de travaux ultérieurs et facilite la lecture des infrastructures souterraines.

Une gaine TPC rouge conforme aux normes européennes

La gaine TPC rouge diamètre 40 mm répond strictement aux exigences des normes NF EN 61386 et EN 61386-24. Ces réglementations définissent les caractéristiques techniques des systèmes de conduits destinés à la protection des câbles électriques enterrés.

Elles encadrent notamment :

• La résistance mécanique

• La résistance à l’écrasement

• Le comportement face aux variations de température

• La sécurité d’utilisation

• La durabilité des matériaux

Seuls les conduits de couleur rouge et de classe N peuvent porter la marque déposée TPC NF. Ce marquage constitue un véritable gage de qualité pour les professionnels du bâtiment, des travaux publics et de l’électricité.

Caractéristiques techniques de la gaine TPC Ø40 mm

La gaine TPC rouge diamètre 40 mm est fabriquée en PEHD, un matériau reconnu pour sa robustesse, sa longévité et sa résistance à l’humidité. Sa conception technique est pensée pour optimiser la protection et simplifier la mise en œuvre.

Elle présente une structure spécifique :

• Extérieur annelé pour améliorer la résistance mécanique et la tenue à l’écrasement

• Intérieur lisse facilitant le passage et le tirage des câbles

• Couronne de 25 mètres pour une manipulation aisée sur chantier

• Fil de tirage intégré pour simplifier l’installation

• Manchon inclus permettant la jonction sécurisée entre deux gaines

Cette configuration garantit un déroulement rapide, une pose efficace et un gain de temps appréciable sur tous types de chantiers, qu’il s’agisse d’habitat individuel, collectif ou tertiaire.

Conditions de mise en œuvre

La gaine TPC Ø40 mm peut être posée jusqu’à une température minimale de -15°C. Sa flexibilité lui permet d’épouser les formes de la tranchée sans compromettre sa résistance structurelle.

Elle est parfaitement adaptée aux installations enterrées telles que :

• Branchement de maisons individuelles

• Raccordement de dépendances ou garages

• Réseaux d’éclairage extérieur

• Liaisons entre coffrets et tableaux électriques

Sa souplesse combinée à sa robustesse en fait un produit fiable pour les environnements exigeants.

Applications de la gaine TPC rouge Ø40 mm

La couleur rouge est exclusivement réservée aux réseaux électriques. Cette normalisation garantit une identification immédiate des installations lors d’interventions futures.

La gaine TPC rouge Ø40 mm est utilisée pour :

• Les alimentations basse tension

• Les branchements domestiques

• Les réseaux d’éclairage public

• Les infrastructures électriques légères

• Les liaisons entre différents équipements électriques

Le diamètre 40 mm est particulièrement adapté aux câbles électriques standards tout en conservant une marge suffisante pour faciliter le tirage et limiter les frottements.

Règles de pose des gaines TPC rouges

L’installation des gaines TPC pour câbles électriques doit respecter des règles précises afin d’assurer la sécurité des personnes et la pérennité des installations.

Profondeur de pose réglementaire

Les profondeurs minimales d’enfouissement sont :

• 0,70 mètre sous trottoir

• 1,00 mètre sous chaussée

Ces profondeurs permettent de protéger efficacement les câbles contre les charges roulantes, les travaux de surface et les dégradations accidentelles.

Espacement entre canalisations

Dans une même tranchée, l’intervalle minimum entre deux canalisations doit être de 0,20 mètre. Cette distance limite l’influence thermique d’un câble sur l’autre et favorise une dissipation correcte de la chaleur.

Dispositif avertisseur obligatoire

Un grillage avertisseur rouge doit être posé à 0,20 mètre au-dessus de la canalisation. Il doit être de la même couleur que la gaine afin de respecter le code couleur réglementaire.

Ce dispositif constitue une mesure de sécurité essentielle. Il avertit immédiatement les intervenants lors d’un terrassement ultérieur et réduit considérablement les risques d’accident.

Pourquoi choisir une gaine TPC diamètre 40 mm ?

Le diamètre 40 mm représente un excellent compromis entre capacité de passage et facilité d’installation. Il est particulièrement adapté pour :

• Les branchements électriques domestiques

• Les alimentations de dépendances

• Les réseaux d’éclairage extérieur

• Les petites infrastructures électriques

Il permet le passage de câbles tout en conservant une réserve facilitant le tirage et les éventuelles interventions ultérieures.

Avantages de la gaine TPC rouge 25 ml

Sécurité maximale

• Protection mécanique renforcée

• Résistance à l’écrasement

• Identification immédiate du réseau électrique

• Conformité aux normes françaises et européennes

Installation simplifiée

• Couronne de 25 mètres facile à transporter

• Fil de tirage intégré

• Intérieur lisse réduisant les frottements

• Manchon de raccordement inclus

Durabilité

• Résistance à l’humidité

• Résistance aux variations thermiques

• Insensibilité à la corrosion

• Longévité élevée en milieu enterré

Différence entre gaines TPC rouges et autres couleurs

La réglementation impose un code couleur strict pour les réseaux enterrés :

• Rouge : électricité

• Jaune : gaz

• Vert : télécommunications

• Bleu : eau potable

Seule la gaine rouge de classe N peut porter la marque TPC NF pour les réseaux électriques. Ce respect des codes couleur garantit la sécurité des interventions futures et la conformité réglementaire des installations.

Conseils de mise en œuvre pour une installation optimale

Pour assurer la longévité de votre installation électrique enterrée, il est recommandé de :

• Réaliser un lit de pose en sable

• Positionner la gaine sans contrainte excessive

• Respecter scrupuleusement les profondeurs réglementaires

• Installer un grillage avertisseur rouge

• Remblayer progressivement en évitant les pierres coupantes

Un remblai soigné garantit une protection durable des câbles et limite les risques de détérioration dans le temps.

Un produit indispensable pour professionnels et particuliers

La gaine TPC rouge Ø40 mm est utilisée par de nombreux professionnels :

• Électriciens

• Entreprises de travaux publics

• Constructeurs de maisons individuelles

• Paysagistes

• Artisans du bâtiment

Elle convient également aux particuliers réalisant des travaux d’aménagement extérieur ou des raccordements électriques domestiques.

Résumé produit

La gaine TPC rouge Ø40 mm en couronne de 25 mètres est la solution idéale pour la protection des câbles électriques enterrés. Conforme aux normes NF EN 61386, résistante, souple et livrée avec fil de tirage et manchon, elle garantit une installation sécurisée, durable et conforme aux exigences réglementaires françaises et européennes.

Indispensable pour tout chantier nécessitant un passage de câbles électriques en extérieur, elle combine robustesse, sécurité et facilité de mise en œuvre dans un format pratique de 25 mètres.
