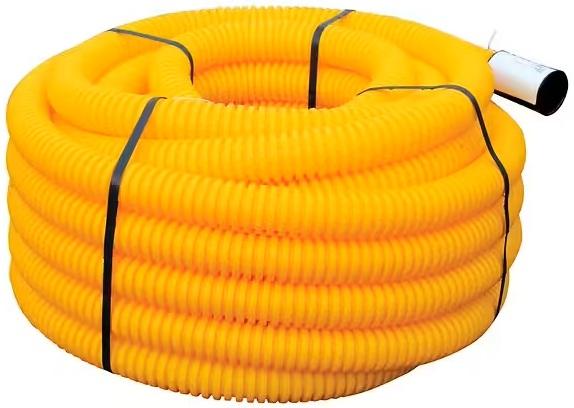

Gaine TPC Jaune Ø40 mm 15ML pour Gaz

Gaine TPC Jaune Ø40 mm 15ML pour Gaz – Protection réglementaire des réseaux gaz enterrés conforme EN 61386

La gaine TPC jaune Ø40 mm en couronne de 15 mètres avec fil de tirage intégré est un conduit de protection essentiel pour l’installation et la sécurisation des réseaux de gaz enterrés. Conçue en polyéthylène haute résistance, elle assure une protection mécanique durable des canalisations tout en respectant les exigences réglementaires en vigueur. Conforme aux normes NF EN 61386 et EN 61386-24, cette gaine annelée est spécifiquement destinée aux réseaux gaz et garantit une identification immédiate grâce à son code couleur normalisé.

Une gaine TPC conforme aux normes européennes pour le réseau gaz

La gaine TPC (Tube de Protection des Câbles) est conçue pour protéger mécaniquement les réseaux enterrés contre les contraintes du sol et les agressions extérieures. La norme NF EN 61386 encadre les systèmes de conduits protecteurs, tandis que la norme EN 61386-24 concerne spécifiquement les conduits enterrés.

Il est important de distinguer que les gaines TPC rouges de classe N peuvent porter la marque déposée TPC NF, tandis que les gaines annelées jaunes, vertes et bleues répondent aux exigences des normes EN 61386-24 selon leur usage. La couleur jaune est exclusivement réservée aux réseaux gaz, conformément à la réglementation en vigueur.

Code couleur normalisé des réseaux enterrés

Dans les travaux d’infrastructure, le code couleur permet une identification rapide et sécurisée des réseaux :

• Rouge : électricité

• Bleu : eau potable

• Vert : télécommunications

• Jaune : gaz

L’utilisation d’une gaine TPC jaune diamètre 40 mm garantit une reconnaissance immédiate du réseau gaz lors d’interventions ultérieures ou de travaux de terrassement, limitant ainsi les risques d’accident.

Caractéristiques techniques de la gaine TPC jaune Ø40 mm – Couronne 15ML

Cette gaine TPC 40 mm pour gaz présente des caractéristiques techniques adaptées aux exigences des chantiers professionnels :

• Diamètre : 40 mm

• Longueur : 15 mètres linéaires

• Matière : polyéthylène haute résistance

• Structure : extérieur annelé / intérieur lisse

• Conditionnement : couronne

• Accessoires inclus : fil de tirage intégré + manchon

• Température minimale de mise en œuvre : -15°C

• Conformité : NF EN 61386 / EN 61386-24

Sa conception annelée extérieure lui confère une excellente résistance à l’écrasement et une grande capacité d’absorption des contraintes du sol. Elle s’adapte parfaitement aux terrains irréguliers et protège efficacement les canalisations gaz contre les chocs, les tassements et les charges roulantes.

L’intérieur lisse facilite quant à lui le passage des tuyaux et limite les frottements lors du tirage. Le fil de tirage intégré permet un gain de temps considérable sur chantier et simplifie l’installation.

Applications de la gaine TPC jaune 40 mm

La gaine TPC jaune Ø40 mm est exclusivement destinée à la protection des réseaux gaz enterrés. Elle convient parfaitement pour :

• Les tuyaux gaz basse pression

• Les branchements gaz domestiques

• Les extensions de réseau

• Les raccordements en lotissement

• Les réseaux gaz sous voirie

• Les installations résidentielles et petits collectifs

Elle est utilisée par les entreprises de travaux publics, les installateurs gaz, les collectivités, les lotisseurs et les professionnels du bâtiment.

Profondeurs réglementaires de pose

Pour garantir la sécurité et la conformité des installations, les règles de pose doivent être strictement respectées. Les profondeurs minimales recommandées sont :

• 0,70 mètre sous trottoir

• 1,00 mètre sous chaussée

Ces profondeurs protègent les canalisations contre les charges roulantes, les travaux ultérieurs, les risques d’arrachement et les variations thermiques.

Distance minimale entre canalisations

Dans une tranchée, l’intervalle minimal entre deux canalisations doit être de 0,20 mètre. Cette distance permet d’éviter :

• L’influence thermique entre réseaux

• Les interférences mécaniques

• Les risques de détérioration croisée

Le respect de cet espacement est essentiel pour assurer la durabilité des installations enterrées.

Dispositif avertisseur obligatoire

Un dispositif avertisseur doit être positionné à 0,20 mètre au-dessus de la canalisation. Il doit être de la même couleur que le réseau, soit jaune pour le gaz. Cette bande avertisseuse permet d’anticiper la présence du réseau lors de futurs travaux de terrassement et renforce la sécurité du chantier.

Pourquoi choisir une gaine TPC Ø40 mm ?

Le diamètre 40 mm constitue un excellent compromis entre capacité de passage et facilité de mise en œuvre. Il est particulièrement adapté pour :

• Les branchements individuels gaz

• Les réseaux secondaires

• Les installations pavillonnaires

• Les extensions de maisons individuelles

• Les petits immeubles collectifs

Ce diamètre permet une installation rapide tout en garantissant une protection optimale des tuyaux gaz.

Avantages de la couronne 15 mètres

Le conditionnement en couronne de 15ML offre plusieurs avantages :

• Manipulation facilitée sur chantier

• Réduction du nombre de raccords

• Gain de temps lors de la pose

• Optimisation des coûts

Le manchon inclus permet un raccordement propre et sécurisé entre deux sections si nécessaire.

Résistance aux conditions climatiques et environnementales

Grâce à sa conception en polyéthylène, la gaine TPC jaune Ø40 mm présente :

• Une résistance au gel jusqu’à -15°C

• Une excellente tenue aux variations thermiques

• Une insensibilité à l’humidité

• Une résistance aux agents chimiques présents dans le sol

Ces caractéristiques assurent une grande longévité en environnement enterré, même dans des conditions difficiles.

Conseils de pose pour une installation conforme

Pour garantir une mise en œuvre optimale, il est recommandé de :

1. Creuser une tranchée respectant les profondeurs réglementaires.

2. Prévoir un lit de sable pour stabiliser la gaine.

3. Respecter l’intervalle de 20 cm entre réseaux.

4. Poser la bande avertisseuse jaune à 20 cm au-dessus.

5. Reboucher avec des matériaux adaptés et compactés.

Une installation conforme garantit la sécurité du réseau gaz, la durabilité de l’ouvrage et le respect des normes en vigueur.

Produit indispensable pour les professionnels des réseaux

La gaine TPC jaune 40 mm en 15 mètres est un produit incontournable pour les chantiers de viabilisation, les raccordements gaz, les travaux publics, l’aménagement extérieur et tous les réseaux enterrés. Son excellent rapport qualité/prix en fait une solution fiable, durable et économique pour les professionnels.

Points forts de la gaine TPC Jaune Ø40 mm 15ML

• Conforme NF EN 61386 et EN 61386-24

• Couleur jaune réglementaire pour réseau gaz

• Diamètre 40 mm

• Couronne 15 mètres linéaires

• Fil de tirage intégré

• Manchon inclus

• Extérieur annelé haute résistance

• Intérieur lisse pour tirage facilité

• Résistance au gel jusqu’à -15°C

• Adaptée aux profondeurs réglementaires

FAQ – Gaine TPC Jaune 40 mm pour Gaz

La gaine TPC jaune peut-elle être utilisée pour un autre réseau ?
Non, la couleur jaune est strictement réservée aux réseaux gaz selon la réglementation en vigueur.

Peut-on l’installer sous une voirie circulée ?
Oui, à condition de respecter la profondeur minimale de 1 mètre sous chaussée.

Le fil de tirage est-il inclus ?
Oui, la gaine est livrée en couronne avec fil de tirage intégré et manchon.

Cette gaine est-elle résistante au gel ?
Oui, la température minimale de mise en œuvre est de -15°C.

La gaine TPC jaune Ø40 mm 15ML constitue ainsi une solution conforme, robuste et parfaitement adaptée à la protection des réseaux gaz enterrés, répondant aux exigences techniques et réglementaires des professionnels du secteur.
