Tuyau FITT Cristallo Extra Ø38x48 - Couronne 50m PVC alimentaire certifié UE 10/2011 + FDA
Le tuyau FITT Cristallo Extra Ø38x48 en couronne de 50 mètres est une solution professionnelle conçue pour le transfert à basse pression de liquides alimentaires, d’eau, d’air et de certaines résines. Fabriqué en PVC flexible transparent sans renfort, il combine souplesse, conformité réglementaire et polyvalence d’usage. Destiné aux environnements exigeants où l’hygiène et la sécurité matière sont prioritaires, ce modèle répond aux standards européens et internationaux les plus reconnus, notamment UE 10/2011 et FDA CFR 21.

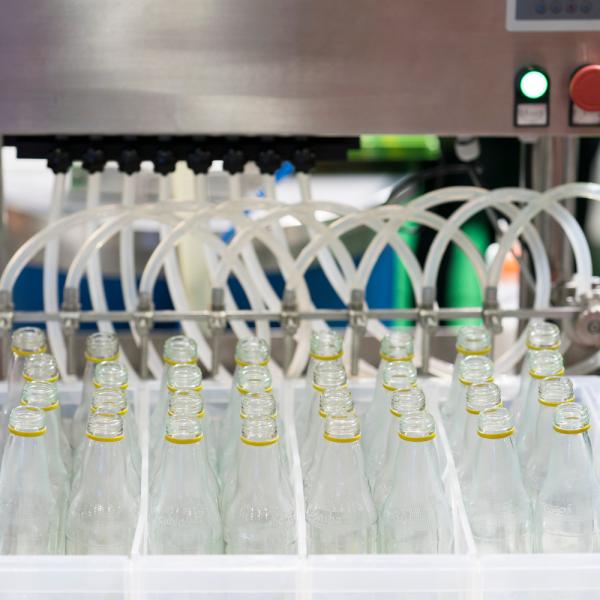

Pensé pour les professionnels de l’industrie alimentaire, des lignes de conditionnement, des brasseries, des distilleries, des caves vinicoles, des ateliers de thermoformage ou encore des installations d’eau et de refroidissement, il constitue un choix fiable pour les transferts réguliers ou temporaires en basse pression.
Un tuyau alimentaire certifié pour les environnements exigeants
Dans les applications alimentaires, la conformité réglementaire est un critère fondamental. Le FITT Cristallo Extra est certifié FCM (Food Contact Material) et conforme au Règlement Européen 10/2011 pour les simulants A-B-C-D1. Cela garantit sa compatibilité avec différents types de denrées alimentaires selon les conditions prévues par la réglementation.
Il bénéficie également des homologations suivantes :
FDA CFR 21 – 175.300
FDA CFR 21 – 175.1210
Ces certifications sont particulièrement importantes pour les entreprises travaillant à l’export ou soumises à des audits qualité stricts (IFS, BRC, ISO).
Autre avantage majeur : le tuyau est compatible avec les liquides alimentaires contenant jusqu’à 50 % vol d’alcool. Il est donc adapté au transfert de spiritueux, liqueurs, alcoolats, arômes, solutions alcoolisées et certains procédés de nettoyage spécifiques.

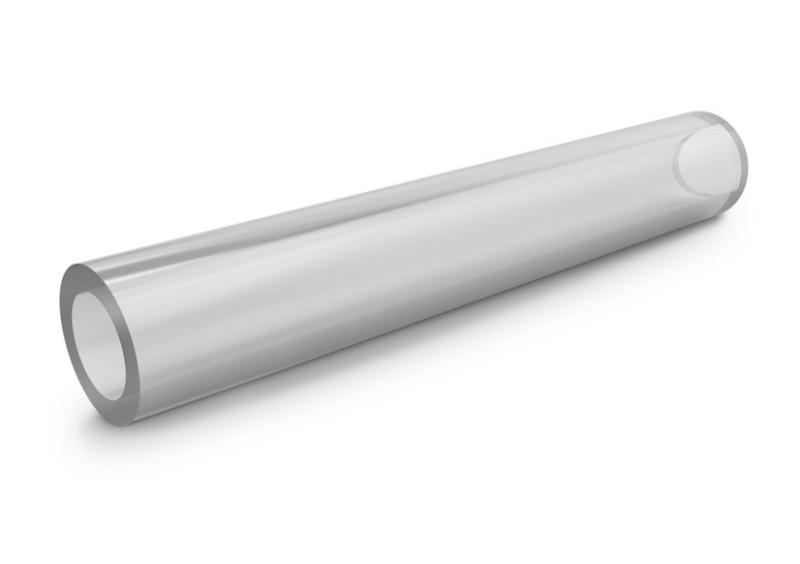

Structure PVC souple transparente : flexibilité et contrôle visuel
Le FITT Cristallo Extra est un tuyau PVC flexible sans renfort, ce qui lui confère une excellente maniabilité. Contrairement aux modèles renforcés plus rigides, il est facile à manipuler, à couper et à installer sur site, même en grande longueur.
Sa transparence constitue un véritable atout en production. Elle permet :
Le contrôle visuel immédiat du fluide
La détection des bulles d’air
Le repérage des dépôts éventuels
Le suivi du nettoyage et du rinçage
Une meilleure maîtrise du début et de la fin de transfert
Dans les environnements industriels et agroalimentaires, cette visibilité améliore la sécurité et la qualité des process.
Caractéristiques techniques Ø38x48 mm – 50 mètres
Ce modèle présente un diamètre intérieur de 38 mm et un diamètre extérieur de 48 mm, soit une épaisseur de paroi de 5 mm. Ce compromis permet d’obtenir un bon débit tout en conservant une tenue mécanique adaptée aux applications basse pression.
Données principales :
Ø intérieur : 38 mm
Ø extérieur : 48 mm
Épaisseur : 5 mm
Longueur : 50 m (tolérance ± 5 %)
Pression de service : 4 bars
Pression d’éclatement : 12 bars
Température d’utilisation : -20°C à +60°C
Tolérances conformes EN ISO 1307
La conformité à la norme EN ISO 1307 garantit la précision dimensionnelle et la compatibilité avec les raccords standards du marché.
Usage basse pression : eau, air, liquides alimentaires et refroidissement
Le tuyau est conçu pour un usage basse pression (4 bars en service). Il convient parfaitement pour :
Transfert par pompe basse pression
Écoulement gravitaire
Circuits d’eau de refroidissement
Soufflage d’air léger
Alimentation de cuves et de bacs
Transferts alimentaires non pressurisés
Il n’est pas destiné aux applications haute pression, aux coups de bélier importants ni aux installations vapeur ou haute température.
Adapté aux résines et au thermoformage
Le FITT Cristallo Extra est également indiqué pour le passage à basse pression de certaines résines utilisées dans les procédés de thermoformage. Sa souplesse facilite l’installation, tandis que sa transparence permet de contrôler le flux matière. Il est toutefois nécessaire de vérifier la compatibilité chimique avec la résine utilisée.
Plage thermique polyvalente : -20°C à +60°C
Avec une résistance thermique comprise entre -20°C et +60°C, ce tuyau couvre la majorité des besoins en milieu industriel et alimentaire : chambres froides, ateliers tempérés, zones de stockage hivernales, circuits de refroidissement ou transferts à température ambiante.
Il ne convient pas aux applications vapeur ni aux températures supérieures à 60°C.
Conformité environnementale et sécurité matière
Le FITT Cristallo Extra répond aux exigences actuelles en matière de substances réglementées. Il est :
Conforme REACh
Conforme RoHS
Sans HAP
Sans phtalates (>0,1 %)
Ces éléments sont essentiels pour les entreprises soumises à des audits qualité ou à des cahiers des charges stricts, notamment dans les secteurs alimentaire, cosmétique ou pharmaceutique non critique.
Pourquoi choisir une couronne de 50 mètres ?
La longueur 50 m est particulièrement appréciée en milieu industriel. Elle permet :
D’éviter les raccords intermédiaires
De limiter les risques de fuite
De réduire les pertes de charge
De simplifier l’installation
De disposer d’un stock polyvalent en atelier
Cette configuration est idéale pour équiper une ligne complète ou réaliser des transferts ponctuels sans découpe excessive.
Conseils d’installation professionnelle
Pour garantir un montage fiable et durable :
Utiliser des raccords adaptés au Ø intérieur 38 mm
Sélectionner des colliers compatibles avec le Ø extérieur 48 mm
Réaliser une coupe nette à 90°
Ne pas dépasser 4 bars en service
Éviter les contraintes mécaniques excessives
Une installation soignée améliore la durée de vie et limite les suintements.
Entretien et stockage
Pour préserver ses performances :
Stocker à l’abri d’une exposition prolongée aux UV
Éviter les pliages serrés permanents
Rincer après usage alimentaire
Éviter le contact avec des produits incompatibles PVC
Ne pas maintenir en pression maximale continue
Avantages clés du FITT Cristallo Extra Ø38x48
Certification alimentaire UE 10/2011 + FDA
Compatible alcool jusqu’à 50 % vol
PVC flexible transparent sans renfort
Pression de service 4 bars
Température -20°C à +60°C
Conforme REACh / RoHS
Sans HAP ni phtalates
Polyvalent : eau, air, refroidissement, résines
FAQ rapide
Est-il adapté à une pompe ?
Oui, pour des pompes basse pression respectant la limite de 4 bars.
Peut-il transporter de l’alcool ?
Oui, jusqu’à 50 % vol conformément à sa certification.
Est-ce un tuyau renforcé ?
Non, il est volontairement sans renfort pour privilégier la souplesse et la transparence.
Convient-il à l’extérieur ?
Oui, mais il est conseillé d’éviter une exposition prolongée aux UV.
Le tuyau FITT Cristallo Extra Ø38x48 – 50 m représente ainsi une solution professionnelle fiable, conforme et polyvalente pour les applications alimentaires et industrielles basse pression.
