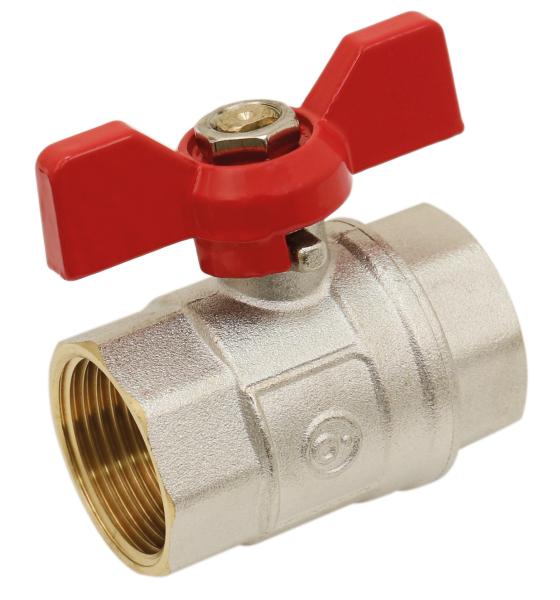

Vanne à sphère en laiton - Poignée papillon - Ø20mm - 3/4''

VANNE A SPHÈRE LAITON FEMELLE PN40/25 - SÉRIE 204P

DESCRIPTION

La vanne à tournant sphérique femelle-femelle SÉRIE 204P est conçue pour des performances optimales et une utilisation durable. Dotée d'un presse-étoupe et d'un axe inéjectable, elle assure une manipulation facile grâce à sa manœuvre quart de tour par poignée plate ou papillon réversible.

CARACTÉRISTIQUES principales :

• Passage intégral pour une circulation fluide.
• Corps externe en laiton nickelé avec taraudage laiton brossé.
• Fabrication robuste avec des composants de haute qualité.

Composition du produit :

• Corps : Laiton CW617N-DW matricé à chaud nickelé (sauf taraudage).
• SPHÈRE : Laiton CW614N chromé dur.
• Axe, presse-étoupe, écrou : Laiton CW617N.
• Joints : PTFE (SPHÈRE et presse-étoupe).
• O-Ring : NBR pour une étanchéité fiable.
• Poignées : Acier chromé avec gaine plastique rouge (plate) ou aluminium époxy rouge (papillon).

APPLICATIONS

Cette vanne polyvalente est adaptée pour une multitude d'applications :

• Distribution d'eau potable et services généraux.
• Bâtiments résidentiels et commerciaux.
• Arrosage et systèmes d'irrigation.
• Industrie (hors vapeur).

SPÉCIFICATIONS TECHNIQUES

• Température de service : -10 °C à +110 °C.
• Taraudage : BSP cylindrique ISO 228/1.
• Normes et certifications :
  • ISO 9001 :2000.
  • ACS N° 24 ACC LY 036.
  • Directive 2014/68/UE : produit exclu (article 1, §2b).

PRÉCONISATIONS DE MONTAGE

Pour assurer une installation correcte et durable :

1. Utiliser des MATÉRIAUX d'étanchéité adaptés (pâtes, rubans PTFE) sans excès.
2. Ne jamais utiliser d'outils pouvant déformer le corps de la vanne (pas de clé à griffes ou étau).
3. Respecter le couple de serrage maximal de 30 Nm pour les vannes en laiton.
4. Maintenir et supporter la tuyauterie avec des colliers de fixation adaptés.
5. Vérifier l'installation avant mise en service (montage, serrage, tests d'étanchéité).

Important : Les flexibles ou tubes souples doivent être bien maintenus pour éviter toute contrainte sur la vanne.

ENTRETIEN

Pour prolonger la durée de vie de votre vanne :

• Toujours la positionner en mode totalement ouvert ou fermé.
• Effectuer des manœuvres de contrôle régulières au moins 2 fois par an.

GARANTIE

• Durée : 2 ans (hors main d'œuvre et déplacement).
