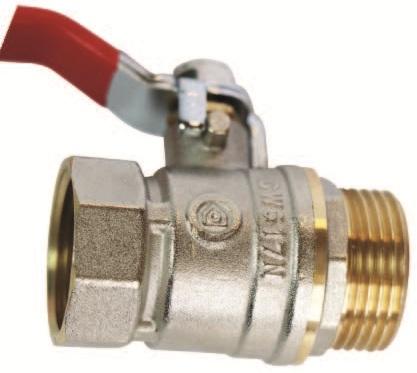

Vanne sphérique Série 400 M/F Ø25 laiton PN25

Vanne sphérique Série 400 M/F Ø25 laiton PN25 – Fiabilité et conformité pour vos réseaux d’eau potable

La vanne à boisseau sphérique Série 400 Ø25 mâle-femelle est une solution de sectionnement performante et durable, spécialement conçue pour les réseaux d’eau potable, les installations de bâtiment et les systèmes d’arrosage ou d’irrigation. Fabriquée en laiton forgé CW617N-4MS, elle garantit une excellente résistance mécanique, une tenue optimale à la pression et une conformité totale aux exigences sanitaires grâce à sa certification ACS (N° 25 ACC LY 224).

Pensée pour les professionnels de la plomberie et des réseaux hydrauliques, cette vanne assure un isolement rapide et sécurisé grâce à son système quart de tour et à son passage réduit. Robuste, simple à installer et fiable dans le temps, elle constitue un choix stratégique pour toutes les installations nécessitant sécurité, performance et conformité réglementaire.

Une vanne à boisseau sphérique conçue pour un sectionnement efficace

La vanne sphérique Série 400 Ø25 fonctionne grâce à une bille interne percée, qui permet ou bloque la circulation du fluide par simple rotation de 90°. En position ouverte, le fluide circule librement. En position fermée, les sièges en PTFE haute performance assurent une étanchéité optimale.

Ce mécanisme quart de tour présente plusieurs avantages :

• Manœuvre rapide et intuitive

• Réduction de l’usure mécanique

• Limitation des risques de fuite

• Maintenance simplifiée

Elle est idéale pour les réseaux nécessitant des interventions ponctuelles ou des coupures rapides, notamment dans les environnements résidentiels, tertiaires et agricoles.

Corps en laiton forgé CW617N-4MS : robustesse et durabilité

Le corps et l’embout de la vanne sont réalisés en laiton forgé CW617N-4MS, un matériau reconnu pour :

• Sa forte résistance à la pression (PN25 pour l’eau)

• Sa bonne tenue aux variations thermiques

• Sa résistance à la corrosion

• Sa compatibilité avec l’eau potable

Les composants internes, notamment la sphère et la tige en laiton usiné HPb57-3, garantissent précision mécanique et longévité. L’association du laiton et des éléments en PTFE permet une excellente résistance chimique et une faible friction, optimisant ainsi la durée de vie du produit.

Caractéristiques techniques de la vanne sphérique Ø25 M/F

La vanne Série 400 Ø25 présente les spécifications suivantes :

• Diamètre nominal : Ø25

• Raccordement : Mâle-Femelle

• Taraudage : BSP cylindrique ISO 228/1

• Passage : Réduit

• Pression nominale eau : PN25

• Pression air/gaz : PN10

• Température de service : -20°C à +120°C

• Poignée : Plate

• Sièges et presse-étoupe : PTFE

• Écrou : Acier Q235A + PE

Ces caractéristiques la rendent parfaitement adaptée aux installations domestiques, techniques et agricoles nécessitant fiabilité et sécurité.

Certification ACS : conformité pour l’eau potable

La vanne sphérique Série 400 Ø25 bénéficie d’une certification ACS (Attestation de Conformité Sanitaire), indispensable pour les équipements en contact avec l’eau destinée à la consommation humaine.

Cette certification garantit :

• L’innocuité des matériaux

• La conformité aux exigences réglementaires françaises

• La compatibilité avec les réseaux d’eau sanitaire

Elle peut donc être installée en toute sécurité dans les colonnes montantes, circuits secondaires et réseaux de distribution d’eau potable.

Applications recommandées

Grâce à sa robustesse et à sa pression nominale PN25, cette vanne est adaptée à de nombreuses applications :

Distribution d’eau potable
Idéale pour les installations sanitaires, elle assure un sectionnement fiable et durable.

Installations de bâtiment
Convient aux réseaux de plomberie générale, circuits techniques, colonnes montantes et réseaux secondaires.

Arrosage et irrigation
Sa résistance mécanique et sa plage thermique étendue en font un choix pertinent pour les réseaux enterrés, systèmes agricoles et installations de jardins.

Sécurité renforcée pour une installation professionnelle

La Série 400 intègre plusieurs éléments de sécurité :

• Axe inéjectable, empêchant toute éjection sous pression

• Presse-étoupe en PTFE, limitant les risques de fuite

• Corps forgé résistant aux contraintes mécaniques

Ces caractéristiques assurent une utilisation fiable même en environnement contraignant.

Installation simple et rapide

Le raccordement mâle-femelle BSP cylindrique ISO 228/1 facilite l’intégration dans un réseau existant. Pour assurer une étanchéité optimale, il est recommandé d’utiliser :

• Ruban PTFE

• Pâte d’étanchéité adaptée

• Joints plats

L’utilisation de filasse est déconseillée.

Le serrage doit être effectué à l’aide d’une clé plate ou d’une clé à molette sur les six pans prévus à cet effet. Il est important de :

• Respecter un couple maximal de 30 Nm

• Ne pas serrer en butée

• Ne jamais utiliser d’étau ou de clé à griffes

Un serrage excessif pourrait entraîner une déformation du corps en laiton.

Recommandations de montage

Avant l’installation, il est essentiel de :

• Vérifier la compatibilité du fluide

• Contrôler pression et température

• Nettoyer les tuyauteries (absence de calcaire ou résidus)

• Vérifier l’alignement parfait des tubes

• S’assurer de la fixation correcte des supports

Un mauvais alignement peut générer des contraintes mécaniques responsables d’une usure prématurée ou d’un défaut d’étanchéité.

La tuyauterie doit impérativement être fixée de part et d’autre de la vanne afin d’éviter toute tension excessive.

Mise en service et contrôle

Avant l’ouverture du réseau :

• Vérifier le sens de montage

• Contrôler le serrage de la poignée

• Réaliser un test d’étanchéité

• Effectuer un essai sous pression

Le respect des normes professionnelles (CE, ACS, CSTB, DTU, CCT) est indispensable pour garantir la conformité de l’installation et préserver la garantie.

Entretien et longévité

Pour maintenir les performances de la vanne dans le temps :

• Actionner la vanne au moins deux fois par an

• Éviter les positions intermédiaires prolongées

• Protéger l’installation contre le gel

• Effectuer un contrôle périodique selon le plan qualité

Les températures indiquées sont données à pression nulle et pour une durée limitée. Une utilisation conforme aux recommandations assure une longévité optimale.

Pourquoi choisir la vanne sphérique Série 400 Ø25 ?

Opter pour la Série 400, c’est choisir :

• Une vanne en laiton forgé CW617N-4MS haute qualité

• Une certification ACS pour l’eau potable

• Une pression nominale élevée PN25

• Une installation simple et rapide

• Une sécurité renforcée

• Une maintenance réduite

Elle répond parfaitement aux attentes des professionnels recherchant un produit fiable, durable et conforme aux exigences réglementaires.

Conclusion

La vanne à boisseau sphérique Série 400 Mâle-Femelle Ø25 constitue une solution de sectionnement robuste et performante pour les réseaux d’eau potable, les installations de bâtiment et les systèmes d’irrigation. Son corps en laiton forgé, ses composants internes de qualité, son étanchéité PTFE et sa certification ACS en font un équipement parfaitement adapté aux chantiers professionnels.

Facile à poser, résistante et sécurisée, elle garantit un fonctionnement fiable sur le long terme. Un choix sûr pour toutes vos installations hydrauliques Ø25 nécessitant performance, conformité et durabilité.
