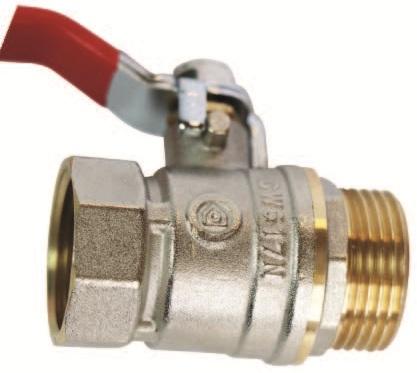

VANNE BOISSEAU SPHÉRIQUE Ø20 Mâle-Femelle

VANNE BOISSEAU SPHÉRIQUE Ø20 MÂLE-FEMELLE EN LAITON CW617N-4MS PN25 ACS – SÉRIE 400

La vanne boisseau sphérique Ø20 mâle-femelle Série 400 est une solution professionnelle conçue pour le sectionnement fiable des réseaux d’eau potable, installations sanitaires, circuits hydrauliques, arrosage et irrigation. Robuste, compacte et simple à manœuvrer, elle garantit une fermeture rapide et sécurisée grâce à son système quart de tour à poignée plate.

Fabriquée en laiton forgé CW617N-4MS, reconnu pour sa résistance mécanique et sa durabilité, cette vanne bénéficie de la certification ACS (Attestation de Conformité Sanitaire N° 25 ACC LY 224), indispensable pour la distribution d’eau destinée à la consommation humaine. Elle répond parfaitement aux exigences des professionnels du bâtiment, de la plomberie et de la maintenance technique.

Une vanne boisseau sphérique conçue pour la performance et la sécurité

La Série 400 Ø20 mâle-femelle est pensée pour offrir une fiabilité optimale sur les installations neuves comme en rénovation. Son corps en laiton forgé CW617N-4MS assure une excellente tenue face aux contraintes mécaniques, à la pression et à la corrosion.

L’axe inéjectable renforce la sécurité de l’installation. Ce dispositif empêche toute éjection accidentelle de la tige sous pression, garantissant ainsi une utilisation conforme aux standards professionnels.

Les sièges d’étanchéité et le presse-étoupe en PTFE assurent une excellente résistance thermique et chimique. Ce matériau limite l’usure interne et garantit une étanchéité durable, même en usage intensif.

Le passage réduit permet un contrôle précis du débit tout en conservant un format compact, idéal dans les espaces techniques restreints.

Certification ACS : compatible eau potable

La conformité ACS est un critère essentiel pour toute vanne destinée à la distribution d’eau potable. Cette certification atteste que les matériaux utilisés sont compatibles avec le contact alimentaire et respectent les exigences sanitaires françaises en vigueur.

Grâce à cette homologation, la vanne boisseau sphérique Ø20 Série 400 peut être installée en toute sécurité sur les réseaux sanitaires domestiques, collectifs ou tertiaires.

Applications recommandées

Cette vanne de sectionnement est particulièrement adaptée à de nombreux domaines d’utilisation professionnels :

Distribution d’eau potable
Idéale pour les réseaux sanitaires, elle supporte une pression nominale PN25 pour l’eau.

Installations de bâtiment
Convient aux installations domestiques, immeubles collectifs, bâtiments tertiaires et locaux techniques.

Arrosage et irrigation
Parfaite pour les systèmes d’irrigation nécessitant une fermeture rapide, fiable et durable.

Services généraux
Compatible avec les fluides non agressifs compatibles avec les matériaux constitutifs.

Sa polyvalence en fait un équipement indispensable pour les plombiers, installateurs sanitaires, entreprises de bâtiment et gestionnaires de maintenance.

Caractéristiques techniques détaillées

Pression nominale :

• Eau : PN25

• Air / Gaz : PN10

Température de service :

• De -20°C à +120°C
  (Limites données à pression nulle sur une durée limitée)

Raccordement :

• Taraudage BSP cylindrique ISO 228/1

• Configuration mâle-femelle

• Diamètre nominal : Ø20

Matériaux :

• Corps : Laiton CW617N-4MS

• Embout : Laiton CW617N-4MS

• Sphère : Laiton usiné HPb57-3

• Tige : Laiton usiné HPb57-3

• Sièges d’étanchéité : PTFE

• Presse-étoupe : PTFE

• Bouchon de pression : Laiton usiné HPb57-3

• Poignée : Plate

• Écrou : Acier Q235A + PE

Ces caractéristiques garantissent une excellente résistance mécanique, une étanchéité optimale et une grande longévité.

Avantages techniques de la vanne Ø20 mâle-femelle

Sécurité renforcée
L’axe inéjectable évite toute expulsion sous pression. Ce système améliore la sécurité des installations hydrauliques et répond aux exigences des chantiers professionnels.

Résistance à la corrosion
Le laiton forgé CW617N-4MS offre une excellente tenue dans les environnements humides et les réseaux d’eau.

Manœuvre simple et rapide
La poignée plate quart de tour permet une ouverture et une fermeture instantanées. La position de la poignée indique clairement l’état ouvert ou fermé, réduisant les risques d’erreur lors des interventions.

Longévité accrue
Les composants internes en PTFE réduisent les frottements et limitent l’usure, même en utilisation régulière.

Maintenance réduite
Conçue pour fonctionner en position totalement ouverte ou totalement fermée, la vanne nécessite peu d’entretien.

Préconisations de montage pour une installation conforme

Une installation correcte garantit la performance et la durabilité de la vanne boisseau sphérique Ø20.

Avant la pose :

• Vérifier la compatibilité du fluide avec les matériaux.

• Contrôler les limites de pression et de température.

• Éliminer tout dépôt (calcaire, résidus, corps étrangers).

• S’assurer du bon alignement des tuyauteries.

• Vérifier l’absence de courants vagabonds.

Lors du montage :

• Utiliser du ruban PTFE ou une pâte d’étanchéité adaptée, sans excès.

• Ne pas utiliser de filasse.

• Serrer avec une clé plate sur les 6 pans.

• Ne jamais dépasser un couple de serrage de 30 Nm.

• Ne pas utiliser d’étau ni de clé à griffes.

• Maintenir les tuyauteries avec colliers ou supports.

• Éviter toute contrainte mécanique sur la vanne.

Avant mise en service :

• Vérifier le sens de montage.

• Effectuer un test d’étanchéité.

• Contrôler la conformité réglementaire (CE, ACS, CSTB).

• Réaliser les essais sous pression nécessaires.

Tout manquement aux règles de pose peut entraîner des défauts d’étanchéité, une usure prématurée ou l’annulation de la garantie.

Entretien et maintenance

Pour garantir une longévité optimale :

• Utiliser la vanne uniquement en position totalement ouverte ou totalement fermée.

• Éviter les positions intermédiaires prolongées.

• Effectuer au minimum deux manœuvres de contrôle par an.

• Vérifier périodiquement l’état général selon le plan qualité de l’installation.

• En cas de températures inférieures à 0°C, s’assurer que le fluide ne gèle pas (antigel recommandé si nécessaire).

Grâce à sa conception robuste, cette vanne nécessite peu d’interventions et s’intègre parfaitement dans les installations soumises à plan d’assurance qualité (PAQ).

Conformité et normes

• Certification ACS N° 25 ACC LY 224

• Taraudage BSP ISO 228/1

• Respect des DTU et CCT applicables

• Conforme aux exigences sanitaires et réglementaires en vigueur

Ces éléments garantissent une utilisation en toute conformité sur les chantiers professionnels.

Pourquoi choisir la vanne boisseau sphérique Série 400 Ø20 mâle-femelle ?

Intégrer cette vanne à votre installation, c’est faire le choix :

• D’une sécurité renforcée

• D’une conformité sanitaire certifiée

• D’une robustesse professionnelle

• D’une installation simplifiée

• D’une maintenance minimale

• D’un excellent rapport qualité/prix

La vanne boisseau sphérique Ø20 mâle-femelle en laiton CW617N-4MS PN25 ACS est une solution fiable, durable et conforme aux normes en vigueur. Elle répond aux exigences des professionnels recherchant performance, sécurité et longévité pour leurs réseaux hydrauliques.
