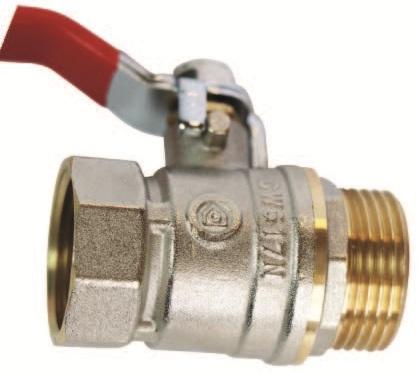

Vanne boisseau sphérique laiton MF Ø15 Série 400

Vanne boisseau sphérique laiton MF Ø15 Série 400 – Fiabilité professionnelle pour réseaux d’eau potable et installations bâtiment

La vanne boisseau sphérique laiton MF Ø15 Série 400 est une solution fiable et performante pour le sectionnement des réseaux hydrauliques et des fluides compatibles. Conçue pour répondre aux exigences des professionnels du bâtiment, elle combine robustesse mécanique, sécurité d’utilisation et conformité sanitaire. Grâce à sa fabrication en laiton forgé CW617N-4MS, à son axe inéjectable sécurisé et à ses sièges d’étanchéité en PTFE, cette vanne quart de tour garantit une excellente durabilité dans le temps.

Adaptée aux réseaux d’eau potable, aux installations techniques du bâtiment, aux systèmes d’arrosage et d’irrigation, ainsi qu’aux usages généraux, elle offre une manœuvre simple, rapide et sécurisée. Conforme à la certification ACS N° 25 ACC LY 224, elle respecte les normes sanitaires applicables aux installations d’eau destinée à la consommation humaine.

Une conception robuste pour une performance durable

La Série 400 Ø15 a été développée pour assurer une résistance optimale aux contraintes mécaniques et aux variations de pression. Son corps en laiton forgé CW617N-4MS offre une excellente tenue à la corrosion et une compatibilité idéale avec l’eau potable. Ce matériau est particulièrement apprécié dans les environnements exigeants où la fiabilité est primordiale.

La sphère et la tige en laiton usiné HPb57-3 garantissent une rotation fluide et précise. Les sièges d’étanchéité en PTFE assurent une parfaite étanchéité tout en limitant la friction lors des manœuvres. Le presse-étoupe en PTFE renforce encore la longévité du système d’étanchéité.

L’axe inéjectable constitue un véritable atout sécurité : il empêche toute expulsion accidentelle de la tige en cas de surpression, protégeant ainsi l’installation et les intervenants.

Performances hydrauliques et thermiques

La vanne sphérique laiton MF Ø15 Série 400 est conçue pour fonctionner dans des conditions variées :

• Pression nominale eau : PN25

• Pression air/gaz : PN10

• Température de service : -20°C à +120°C

• Filetage : BSP cylindrique ISO 228/1

• Passage : réduit

• Manœuvre : quart de tour par poignée plate

La manœuvre quart de tour permet une ouverture et une fermeture rapides du réseau, réduisant les risques d’erreur et facilitant les opérations de maintenance. Son passage réduit convient parfaitement aux applications standards de distribution d’eau et de fluides non agressifs.

Applications recommandées

La vanne boisseau sphérique laiton Ø15 Série 400 est polyvalente et adaptée à de nombreux contextes d’installation.

Distribution d’eau potable
Grâce à sa conformité ACS, elle est parfaitement compatible avec les réseaux d’eau destinée à la consommation humaine. Elle répond aux exigences sanitaires en vigueur.

Installations bâtiment et réseaux techniques
Elle convient aux logements collectifs, maisons individuelles, bâtiments tertiaires, locaux techniques et chaufferies. Sa robustesse en fait un choix fiable pour les installations permanentes.

Arrosage et irrigation
Sa résistance aux variations de température et de pression permet une utilisation en extérieur sur des réseaux d’arrosage automatique ou d’irrigation.

Services généraux
Elle est compatible avec tous les fluides non agressifs compatibles avec le laiton et le PTFE.

Les avantages de la Série 400 Ø15

Choisir cette vanne sphérique laiton, c’est opter pour une solution professionnelle durable et sécurisée :

• ✔ Corps en laiton forgé haute résistance

• ✔ Certification ACS pour eau potable

• ✔ Étanchéité PTFE longue durée

• ✔ Axe inéjectable sécurisé

• ✔ Manœuvre simple quart de tour

• ✔ Installation rapide en mâle-femelle BSP

• ✔ Pression nominale eau PN25

Sa conception robuste limite les risques de fuite, d’usure prématurée et de déformation du corps, même en cas de contraintes hydrauliques importantes.

Préconisations de montage et bonnes pratiques

L’installation de la vanne doit être réalisée par un professionnel qualifié, conformément :

• Aux normes en vigueur

• Aux DTU applicables

• Au CCT (Cahier des Clauses Techniques)

• Aux réglementations CE, ACS et CSTB

• Au plan d’assurance qualité du chantier

Vérifications préalables indispensables

Avant toute installation, il est essentiel de :

• Vérifier la compatibilité du fluide avec les matériaux

• Respecter les limites de pression et de température

• Éliminer tout dépôt (calcaire, résidus, corps étrangers)

• Contrôler l’alignement des tuyauteries

• Vérifier l’absence de courants électriques parasites

• S’assurer de la bonne fixation des tubes

Un mauvais alignement peut provoquer des fuites, une usure prématurée, des difficultés de manœuvre voire une rupture du corps.

Règles de montage à respecter

Étanchéité des filetages

Utiliser exclusivement :

• Ruban PTFE

• Pâte d’étanchéité adaptée

• Joints plats

⚠️ L’utilisation de filasse est strictement interdite.

Serrage

• Utiliser une clé plate ou à molette sur les 6 pans

• Ne jamais utiliser d’étau ni de clé à griffes

• Ne pas dépasser un couple de 30 Nm

• Éviter le serrage en butée

Un serrage excessif peut entraîner une déformation ou une rupture du corps en laiton.

Supportage

Installer des colliers de fixation de part et d’autre de la vanne afin d’éviter toute contrainte mécanique.
Dans le cas de flexibles ou de tubes souples, le maintien est impératif pour éviter toute tension excessive.

Mise en service

Avant l’ouverture définitive du réseau :

• Vérifier le sens de montage

• Contrôler le serrage de la poignée

• Réaliser un test d’étanchéité

• Effectuer un test sous pression

Ces opérations relèvent de la responsabilité du poseur final.

Entretien et maintenance

Pour garantir une longévité optimale de la vanne sphérique laiton Série 400 Ø15 :

• Utiliser uniquement en position totalement ouverte ou totalement fermée

• Éviter les positions intermédiaires prolongées

• Effectuer au minimum deux manœuvres de contrôle par an

• En cas de températures négatives, s’assurer que le fluide ne gèle pas (utiliser un antigel si nécessaire)

Le non-respect de ces recommandations entraîne l’annulation de la garantie.

Fiche technique récapitulative

• Diamètre : Ø15

• Type : Mâle-Femelle

• Série : 400

• Passage : Réduit

• Pression eau : PN25

• Pression air/gaz : PN10

• Température : -20°C à +120°C

• Filetage : BSP ISO 228/1

• Certification : ACS N° 25 ACC LY 224

Pourquoi choisir la vanne boisseau sphérique laiton MF Ø15 Série 400 ?

La Série 400 Ø15 représente un excellent compromis entre performance, sécurité et conformité réglementaire. Conçue pour les professionnels exigeants, elle assure un sectionnement fiable des réseaux d’eau potable et des installations techniques. Sa robustesse mécanique, son étanchéité durable en PTFE et sa certification ACS en font un produit parfaitement adapté aux environnements résidentiels, tertiaires et agricoles.

Opter pour cette vanne sphérique laiton MF Ø15, c’est garantir à vos installations une solution durable, conforme aux normes sanitaires et parfaitement adaptée aux exigences du bâtiment moderne.
