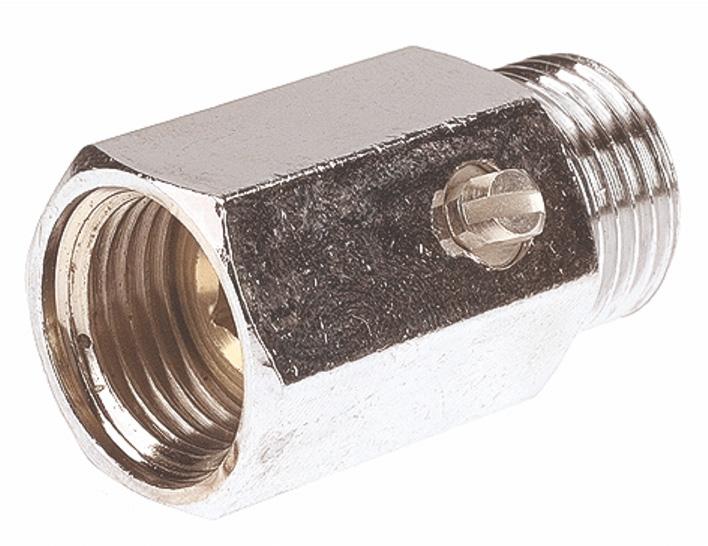

Vanne laiton mini M/F avec manœuvre tournevis - Ø8mm - 1/4''

Vanne à sphère Laiton - Format Mini - SÉRIE 102MFT

Description du produit :

La vanne à SPHÈRE laiton format mini - SÉRIE 102MFT est une solution idéale pour les applications où l'espace est restreint, tout en maintenant des standards élevés de performance et de fiabilité. Ce modèle compact et robuste est conçu en laiton chromé de haute qualité pour garantir une excellente résistance à la corrosion et une durée de vie prolongée, même dans des conditions de travail difficiles.

CARACTÉRISTIQUES principales :

• Corps en laiton chromé : Fabriqué en CW 614N UNI-EN 12164, un matériau reconnu pour sa solidité et sa résistance à la corrosion. Le chromage apporte une finition brillante et protège contre les agressions chimiques et l'humidité.

• Mécanisme de manœuvre : Cette vanne est dotée d'une barre en laiton moulé sablé ou hexagonal chromé (1/8"), permettant une manipulation facile et précise avec un tournevis.

• Joint de SPHÈRE : Le joint est fabriqué en PTFE, un matériau offrant une excellente résistance à l'usure et aux produits chimiques, tout en garantissant une étanchéité parfaite.

• Joint d'axe : NBR 70, un élastomère très performant pour une parfaite étanchéité, même à des températures élevées.

• Design compact : Ce modèle miniature est particulièrement adapté pour les installations où l'espace est limité tout en conservant des performances optimales.

Applications :

Cette vanne à SPHÈRE laiton est idéale pour les fluides courants compatibles avec les MATÉRIAUX utilisés. Elle est conçue pour répondre aux exigences des installations dans des secteurs variés tels que :

• Le secteur agricole : Gestion des systèmes d'irrigation, des réseaux de distribution d'eau, et autres applications où l'étanchéité et la résistance à la corrosion sont cruciales.
• L'industrie : Convient pour les applications où des fluides courants doivent être contrôlés efficacement.
• Le BTP et les collectivités : Utilisée pour des systèmes de canalisation dans les infrastructures, avec une garantie de fiabilité à long terme.

CONFORMITÉ et Normes :

La vanne à SPHÈRE laiton de la SÉRIE 102MFT respecte les normes européennes et dispose des AGRÉMENTS suivants pour garantir une CONFORMITÉ maximale :

• Directive 97/23/CE : Relève de l'article 3, § 3, pour les équipements sous pression.
• A.C.S N° 22 ACC LY 292 : Agrément pour les équipements en contact avec l'eau potable.

Cette CONFORMITÉ assure que la vanne répond à toutes les exigences légales et sanitaires, ce qui en fait une solution fiable et sûre pour une large gamme d'applications.

Spécifications techniques :

• Température de fonctionnement : Cette vanne peut être utilisée dans une plage de températures de -10°C à +90°C, ce qui en fait un choix idéal pour de nombreuses applications industrielles et agricoles.

• Pression maximale : La vanne peut supporter une pression de 10 bars maximum à 90°C, garantissant une étanchéité parfaite même sous des conditions de haute pression.

• Filetage : Cette vanne est équipée d'un filetage BSPP cylindrique, une norme largement utilisée pour les raccordements de tuyauteries dans de nombreux secteurs.

Préconisations de montage :

Le montage de cette vanne doit être effectué avec soin pour assurer son bon fonctionnement et éviter tout dommage aux composants. Voici les principales recommandations pour une installation réussie :

• Utilisation d'étanchéités appropriées : Les filetages doivent être étanchés à l'aide de MATÉRIAUX tels que les pâtes d'étanchéité ou le ruban PTFE, mais sans excès. Il est essentiel de respecter les normes techniques en vigueur lors de l'installation.

• Utilisation de la clé adaptée : La vanne doit être manipulée avec une clé plate ou à molette sur les 6 pans de la barre. Il est impératif de ne jamais utiliser un étau ou une clé à griffes, car cela pourrait déformer ou casser le corps de la vanne.

• Respect du couple de serrage : Le couple de serrage ne doit pas dépasser 30Nm. Un serrage excessif pourrait causer des dommages à la vanne, réduire sa performance et sa durée de vie.

• Supportage de la tuyauterie : Pour éviter des contraintes sur la vanne, la tuyauterie doit être maintenue en place à l'aide de calages provisoires et de colliers de fixation.

• Entretien des flexibles : Dans le cas de présence de tuyaux souples ou flexibles, il est impératif de les maintenir correctement pour éviter toute tension sur la vanne.

Avant la mise en service, il est fortement RECOMMANDÉ de procéder à une vérification générale de l'installation, y compris le sens de montage, le serrage des poignées et des tests d'étanchéité. Assurez-vous également que l'installation est conforme aux directives sanitaires et techniques en vigueur, telles que celles définies par le CE, ACS, et le CSTB.

Entretien :

Pour garantir une longévité maximale de votre vanne à SPHÈRE laiton, il est conseillé de :

• Utiliser la vanne en position tout ouvert ou tout fermé, et d'éviter les positions intermédiaires, qui pourraient entraîner une usure prématurée des composants.

• Effectuer des manœuvres de contrôle régulières de la vanne, au moins deux fois par an, pour s'assurer qu'elle fonctionne correctement.

En suivant ces préconisations d'entretien, la vanne conservera ses performances et sa fiabilité au fil du temps.

Garantie :

Toutes nos vannes à SPHÈRE laiton bénéficient d'une garantie de 2 ans, excluant les frais de main-d'œuvre et de déplacement. Cette garantie témoigne de la qualité et de la durabilité de nos produits. Si vous rencontrez un problème avec votre vanne, notre service après-vente est disponible pour vous aider.
