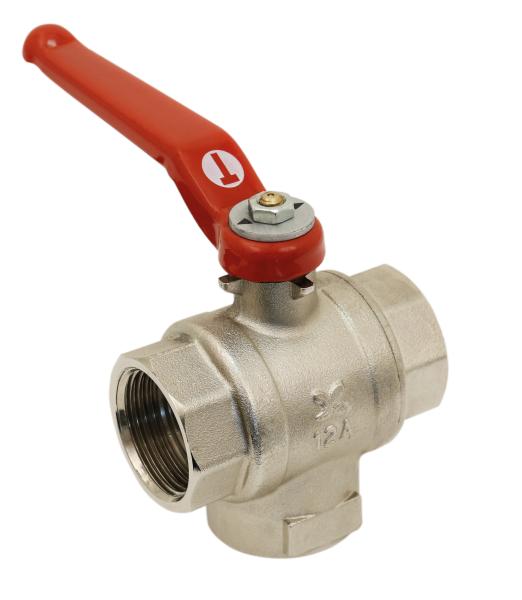

Vanne laiton 3 voies femelle en L verticale - 33mm - 1''1/4

VANNE LAITON 3 VOIES VERTICALE EN L - SÉRIE 103DL

DESCRIPTION

La vanne laiton 3 voies verticale en L de la SÉRIE 103DL est un produit conçu pour répondre à des besoins variés en termes de traitement et de distribution des fluides. Grâce à sa robustesse et à ses CARACTÉRISTIQUES techniques, elle s'intègre parfaitement dans de nombreuses applications industrielles et domestiques.

CARACTÉRISTIQUES principales :

• Type de vanne : à SPHÈRE 3 voies F/F/F à passage réduit.
• Finition : Laiton brossé nickelé pour une durabilité accrue et un design élégant.
• étanchéité : Assurée sur les trois voies grâce à des joints en PTFE de haute qualité.
• Manœuvre : Rotation quart de tour, avec deux positions, contrôlées par une poignée en acier équipée d'une indication de direction.

APPLICATIONS

Cette vanne est adaptée à de nombreux domaines d'utilisation, tels que :

• Traitement et distribution d'eau potable : Compatible avec les normes sanitaires en vigueur.
• Installations industrielles et hydrauliques : Résiste à des pressions et températures variées.
• Air comprimé : Convient aux réseaux d'air sous pression.
• Certains hydrocarbures : Compatibilité avec des fluides spécifiques.
• Glycol de chauffage : Idéal pour les circuits de chauffage.
• Fluides non agressifs : Compatibles avec les alliages de cuivre (laiton).

COMPOSITION

• Corps : Laiton CW617N - DW - Nickelé.
• SPHÈRE : Laiton CW614N, usinée et chromée dur pour une haute résistance à l'usure.
• Axe, presse-étoupe et écrou : Laiton CW614N.
• Joints : PTFE vierge (haute étanchéité et durabilité).
• Poignée : Acier DD13 EN1011, recouverte de résine époxy rouge.
• Joint de tige : FPM (Viton) pour une excellente résistance chimique.

NORMES ET CONFORMITÉ

• A.C.S : Certificat sanitaire N° 21 ACC LY 270.
• Fabrication : Conforme aux exigences EN ISO 9001 et à la directive 2014/68/UE.

SPÉCIFICATIONS TECHNIQUES

• Température admissible : De -10 °C à +100 °C (à pression nulle).
• Pression maximale : Jusqu'à 25 bars à température ambiante.
• Taraudages : Filetages BSP cylindriques selon ISO 228/1.

PRÉCONISATIONS DE MONTAGE

Pour garantir une installation optimale et durable, respectez les recommandations suivantes :

1. étanchéité des filetages : Utilisez des MATÉRIAUX adaptés tels que pâtes d'étanchéité ou rubans PTFE, en évitant tout excès.
2. Outils appropriés : Serrez avec une clé plate ou à molette en respectant le sens et le couple RECOMMANDÉ (30 Nm maximum).
3. Support et calage : Maintenez la tuyauterie avec des colliers pour éviter les contraintes sur la vanne.
4. Tests avant mise en service : Vérifiez l'installation (étanchéité, sens de montage, etc.) et effectuez des essais sous pression conformément aux normes CE et ACS.
5. Précautions spécifiques :
   • Pour les vannes inox 3 pièces, évitez toute déformation lors de l'assemblage.
   • Pour les modèles à souder, retirez la partie centrale avant soudure.

ENTRETIEN

Pour prolonger la durée de vie de la vanne :

• Maintenez-la en position tout ouvert ou tout fermé.
• Effectuez des manœuvres de contrôle régulières (au moins deux fois par an).

GARANTIE

• Durée : 2 ans (hors main-d'œuvre et déplacement).
