Vanne Mâle - Femelle avec prolongateur en laiton monobloc - Ø15mm - 1/2''

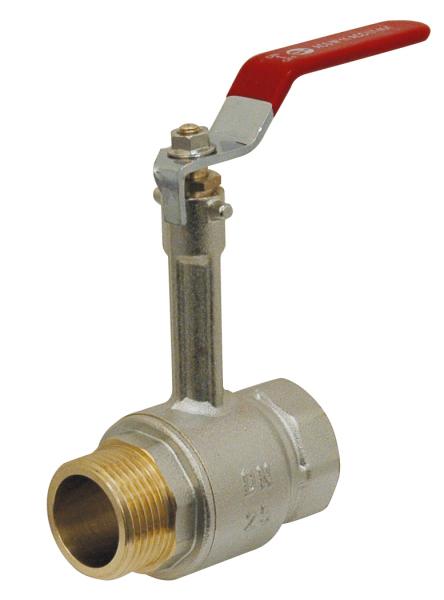

VANNE A SPHÈRE LAITON AVEC PROLONGATEUR DE POIGNÉE - SÉRIE 205RL

DESCRIPTION GéNéRALE

La vanne à SPHÈRE SÉRIE 205RL est une solution de sectionnement innovante, idéale pour une large gamme d'applications. Avec son design fonctionnel et robuste, cette vanne mâle-femelle est équipée :

• D'un presse-étoupe et d'un axe inéjectable, garantissant une fiabilité accrue.
• D'un passage intégral et d'une manœuvre rapide à quart de tour grâce à une poignée plate.
• D'un corps externe nickelé, assurant une résistance optimale aux environnements exigeants.
• D'un prolongateur monobloc conçu spécialement pour le calorifuge.

DOMAINES D'APPLICATION

Cette vanne est polyvalente et s'adapte parfaitement aux besoins variés :

• Services généraux pour tous les fluides compatibles.
• Distribution d'eau potable, avec CONFORMITÉ aux normes sanitaires.
• Secteurs du bâtiment, d'arrosage et d'irrigation.
• Industries diverses, à l'exception de celles utilisant de la vapeur.

MATÉRIAUX DE FABRICATION

Chaque composant est soigneusement sélectionné pour garantir performance et durabilité :

• Corps : Laiton CW617N-DW.
• SPHÈRE : Laiton CW614N matricé à chaud, chromé dur pour une longue durée de vie.
• Axe, presse-étoupe et écrou : Laiton CW614N.
• Joints de SPHÈRE et presse-étoupe : PTFE pour une étanchéité optimale.
• O-Ring : FKM, offrant une excellente résistance chimique.
• Poignée plate : Acier chromé avec une gaine plastique rouge ergonomique.

CARACTÉRISTIQUES TECHNIQUES

• Température maximale de service : -10 à +110°C.
• Taraudage : BSP cylindrique selon ISO 228/1.
• CONFORMITÉ aux normes :
  • Certification EN ISO 9001-2000.
  • ACS N° 24 ACC LY 036, garantissant l'aptitude à l'eau potable.
  • Directive 2014/68/UE (article 1, §2b).

PRÉCONISATIONS DE MONTAGE

Une installation correcte est essentielle pour garantir la longévité et la performance de la vanne. Voici les étapes clés :

1. Préparation des étanchéités :
   Utiliser des MATÉRIAUX adaptés (pâte d'étanchéité, rubans PTFE) sans excès, conformément aux normes techniques.
2. Manipulation :
   • Employer une clé plate ou une clé à molette sur les 6 pans.
   • Ne jamais utiliser un étau ou une clé à griffes pour éviter tout risque de déformation ou de rupture.
3. Couple de serrage :
   • Ne pas dépasser 30 Nm pour les vannes en laiton.
   • éviter un serrage excessif ou l'atteinte de la butée au fond du filet.
4. Support et fixation :
   • Caler provisoirement la tuyauterie, puis la fixer avec des colliers.
   • Installer des colliers de supportage de part et d'autre de la vanne pour réduire les contraintes mécaniques.
5. Contrôle final avant mise en service :
   • Vérifier l'installation (sens de montage, serrage des poignées).
   • Réaliser des tests d'étanchéité sous pression.

Pour les vannes spéciales (3 pièces inox ou modèles à souder), des instructions spécifiques doivent être respectées.

ENTRETIEN

Pour garantir la fiabilité et la longévité de votre vanne :

• Manœuvrer régulièrement : Effectuer deux manipulations par an, en position tout ouvert ou tout fermé.
• éviter les positions intermédiaires, susceptibles d'accélérer l'usure.

GARANTIE

• Durée : 2 ans, hors main-d'œuvre et déplacement.
